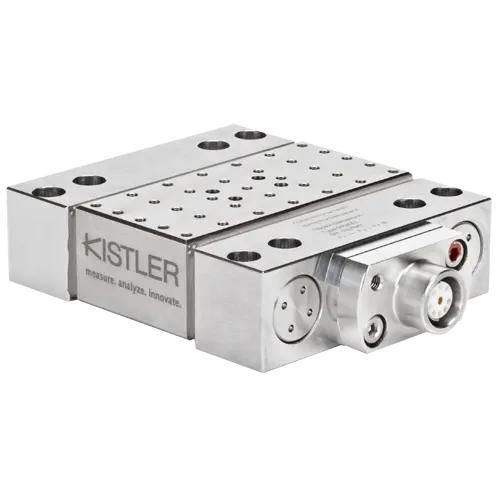

Динамический динамометр 9119AA1

аналоговыйрастяжение сжатиевысокоточный

Описание продукта
Многокомпонентный динамометр предназначен для измерения трёх ортогональных компонент силы (Fx, Fy, Fz). Очень низкий порог и высокая чувствительность обеспечивают точные измерения крайне малых сил; подходит для лабораторных испытаний и разработки технологических процессов.

Основные характеристики

• Пьезоэлектрический многокомпонентный динамометр, диапазоны измерения Fx, Fy, Fz ±4 кН
• Крышка/площадка: 39x80 мм (на странице также упоминается 90x90 мм; возможны варианты)
• Собственные частоты: fn (x) 6 kHz; fn (y) 6,4 kHz; fn (z) 6,3 kHz
• Фланцевый разъём Fischer 9‑контактный (Fischer 104 9‑pole)

Технические данные (сводка)

• Диапазоны измерения: минимум -4 кН; максимум 4 кН
• Тип изделия / Система измерения: многокомпонентный динамометр / датчик
• Предварительно нагруженный датчик: Да
• Перекрёстные помехи (макс.): Fx→Fy -2 … 2 %; Fx→Fz -2 … 2 %; Fy→Fx -2 … 2 %; Fy→Fz -2 … 2 %; Fz→Fx -2 … 2 %; Fz→Fy -2 … 2 %
• Метрологический порог: <0.002 N
• Тип выходного сигнала: Charge (Piezoelectric, PE)
• Чувствительность: Fx: -26 pC/N; Fy: -13 pC/N; Fz: -26 pC/N
• Степень защиты (EN 60529): IP67
• Температурный диапазон эксплуатации: -20 … 70 °C
• Области применения: NVH‑испытания; процессы резки и развитие обработки; производство электроники 3C
• Кабель в комплекте: Нет
• Тип разъёма: Fischer 104 9‑pole (neg.)
• Вес: 0.93 kg
• Наличие: По запросу

Характеристики / технические спецификации

• Серийное наименование: MiniDyn
• Код продукта / ID: 18017664
• Обозначение модели на странице: 9119AA1
• Максимальная сила (Fx, Fy, Fz): ±4 кН
• Размер крышки/пластины: 39x80 мм (на странице также упоминается 90x90 мм)
• Собственные частоты: x = 6 kHz; y = 6,4 kHz; z = 6,3 kHz
• Выходной сигнал: Charge (Piezoelectric, PE)
• Чувствительности: Fx = -26 pC/N; Fy = -13 pC/N; Fz = -26 pC/N
• Порог: <0.002 N
• Перекрёстные помехи (макс): -2 … 2 % между осями
• Степень защиты: IP67 (EN 60529)
• Температура эксплуатации: -20 … 70 °C
• Разъём: Fischer 104 9‑pole (neg.)
• Кабель: не входит в комплект
• Вес: 0.93 kg
• Типичные области применения: NVH, резка/обработка, производство электроники (3C)
