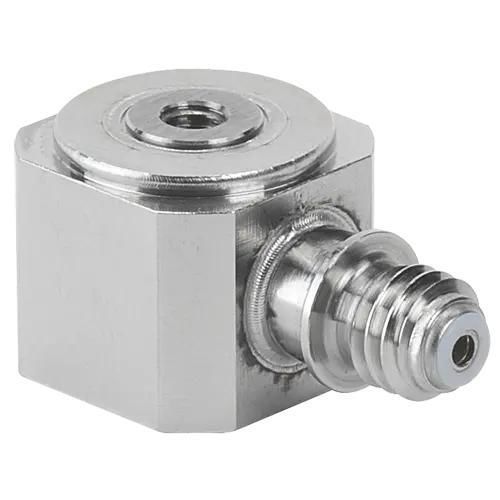

Датчик силы при сжатии 9313AA1

балочного типаодноосныйпьезоэлектрический

Обзор продукта
Миниатюрный пьезоэлектрический датчик силы сжатия модель 9313AA1 предназначен для измерения динамических и квазистатических сил в компактных промышленных установках. Датчик поставляется с предварительной нагрузкой и практичными адаптивными вариантами монтажа для быстрой интеграции. Выход по заряду требует измерительного усилителя или преобразователя заряда для получения пригодного к обработке сигнала. Квадратный корпус и осевые резьбовые отверстия на обоих концах обеспечивают гибкое введение осевой силы и упрощают специальные монтажные ситуации. Возможна регистрация растягивающих сил до 10% диапазона сжатия (не калибровано), например для обнаружения усилия выхода инструмента после прессовки.

Основные характеристики

• Преднагруженный и калиброванный силовой преобразователь, готовый к использованию
• Калиброванные диапазоны Fz: 0 … 0,05 кН; 0 … 0,5 кН; 0 … 5 кН
• Чувствительность: ≈ −10 pC/N
• Компактные размеры DxH: 13 x 10 мм; масса: 10 г (без кабеля)

Описание
Модель 9313AA1 оптимизирована для применения в условиях ограниченного пространства, где необходимо регистрировать динамические или квазистатические сигналы силы. Выход по заряду требует последующего измерительного усилителя или преобразователя заряда для формирования стабильного сигнала процесса. Силу можно вводить осевым способом с обеих сторон; квадратная форма корпуса и осевые резьбовые отверстия упрощают крепление и адаптацию к оснастке.

Применения

• Производство полупроводников
• Сборка и тестирование электроники 3C (компактные электронные сборки)

Технические данные (выборочно)

• Диапазоны измерения: мин. 0 кН — макс. 5 кН
• Калиброванные диапазоны Fz: 0 … 0,05 кН; 0 … 0,5 кН; 0 … 5 кН
• Тип выходного сигнала: заряд (пьезоэлектрический)
• Чувствительность: ≈ −10 pC/N
• Линейность: ≤ ±0,5 %FSO
• Порог: 0,01 N
• Рабочая температура: −40 … 120 °C
• Степень защиты: IP67 (EN 60529)
• Разъём: KIAG 10-32 neg.; кабель не входит в комплект
• Материал корпуса: DIN 1.4542

Механические характеристики

• Жёсткость Cz: 0,56 кН/μm
• Макс. перегрузка (растяжение/сжатие): −0,5 / 5,5 кН
• Макс. момент затяжки Mz: 0,3 N·m
• Макс. изгибающий момент Mxy (единичная нагрузка): 1,3 N·m
• Сдвигающая сила: 0,1 кН

Принцип работы
Пьезокристалл генерирует заряд, пропорциональный приложенной осевой силе; последующий измерительный усилитель или преобразователь заряда преобразует этот заряд в оцениваемый сигнал процесса.

caractéristiques / spécifications techniques

• Модель: 9313AA1
• Калиброванные диапазоны Fz: 0 … 0,05 кН; 0 … 0,5 кН; 0 … 5 кН
• Максимальный диапазон измерения: 5 кН
• Чувствительность: ≈ −10 pC/N
• Линейность: ≤ ±0,5 %FSO
• Порог: 0,01 N
• Температурный коэффициент чувствительности: 0,05 %/°C
• Степень защиты: IP67
• Вес (без кабеля): 10 г
• Материал корпуса: DIN 1.4542
