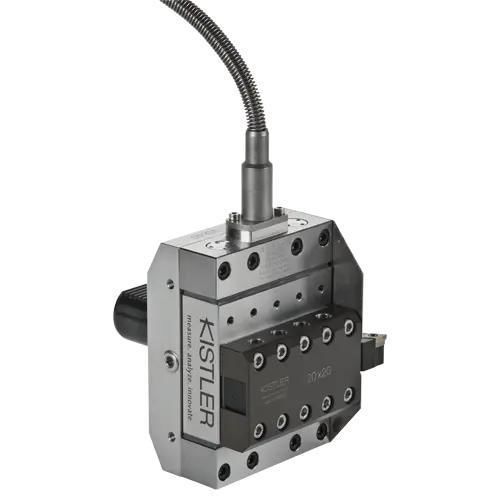

Датчик силы и крутящего момента 6 осей 9129AA

с выходным электрическим сигналом

Обзор
Многокомпонентный пьезоэлектрический динамометр MidiDyn 9129AA для измерения трёх компонент силы (Fx, Fy, Fz) и компонент результирующего момента (Mx, My, Mz). Предназначен для измерения сил резания и разработки процессов обработки.

Основные характеристики

• Пьезоэлектрический многокомпонентный динамометр, Fx/Fy/Fz ±10 kN
• Плита 90 x 105 мм
• Собственные частоты: fn(x) 3.5 кГц, fn(y) 4.5 кГц, fn(z) 3.5 кГц
• Фланцевый разъём Fischer 104, 9‑контактный

Машинные адаптеры и держатели инструмента

• Адаптеры для дисковых револьверов VDI: ø30 мм, ø40 мм, ø50 мм
• Адаптеры Coromant Capto: C5, C6
• Прямые держатели инструмента: 20 x 40 мм, 25 x 50 мм, 0.75 in. x 1.5 in., 1 in. x 2 in.
• Держатели для наружного точения: 20 x 20 мм, 25 x 25 мм, 0.75 in. x 0.75 in., 1 in. x 1 in.
• Держатели для внутреннего точения: ø25 мм, ø32 мм, ø40 мм

Технические данные

• Диапазоны измерений (силы): Fx, Fy, Fz = -10 … 10 kN
• Диапазоны моментов: Mx, My = -500 … 500 N·m
• Порог: <0.01 N
• Чувствительности: Fx -8 pC/N; Fy -4.1 pC/N; Fz -8 pC/N

Тип продукта

• Измерительная система: Датчик
• Тип силового датчика: Многокомпонентный динамометр
• Предварительно нагруженный датчик: Да

Перекрёстные помехи

• Максимальные перекрёстные помехи между осями: -2 … 2 % (Fx↔Fy, Fx↔Fz, Fy↔Fz)

Электрические характеристики

• Тип выходного сигнала: Заряд (пьезоэлектрический, PE)

Сертификаты и стандарты

• Степень защиты EN 60529: IP67

Эксплуатация и монтаж

• Диапазон рабочих температур: 0 … 70 °C
• Типичные области применения: процессы резания, развитие технологии обработки, производство 3C электроники

Кабель и интерфейсы

• Кабель в комплекте: Нет
• Тип разъёма: Fischer 104 9‑pole (9 контактов) фланец

Размеры и материалы

• Масса: 3.2 кг

Технические характеристики

• Модель: MidiDyn 9129AA
• Макс. сила на ось: ±10 kN
• Размер плиты: 90 x 105 мм
• Диапазоны моментов: ±500 N·m
• Собственные частоты: x 3.5 кГц; y 4.5 кГц; z 3.5 кГц
• Выход: пьезоэлектрический заряд
• Защита: IP67
