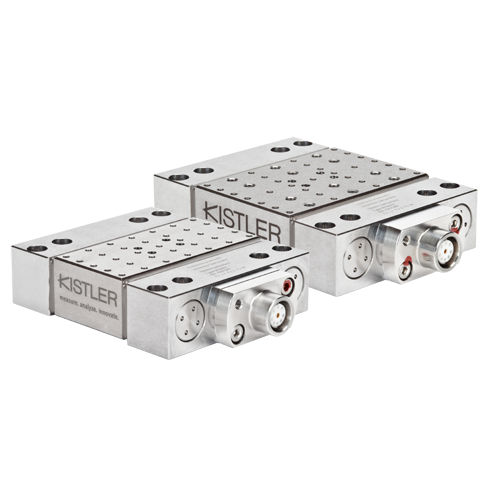

Динамометр IP67 9119AA2

для измерения нагрузки

Описание
Многокомпонентный динамометр для измерения трёх ортогональных компонент силы. Очень низкий порог и высокая чувствительность позволяют измерять чрезвычайно малые силы.

Основные характеристики

• Пьезоэлектрический многокомпонентный динамометр, максимальные силы Fx, Fy, Fz ±4 кН
• Верхняя пластина 55 x 80 мм
• Собственные частоты: fn(x) 4,3 кГц, fn(y) 4,6 кГц, fn(z) 4,4 кГц
• Фланцевый разъём Fischer 9-pin (Fischer 104)
• Степень защиты EN 60529: IP67

Доступные машинные адаптеры и держатели инструмента

• Машинные адаптеры (правые, левые и прямые) для дисковых револьверов VDI Ø16 мм, Ø20 мм, Ø25 мм и Ø30 мм
• Адаптеры для Coromant Capto C3, C4 и C5
• Адаптер для HSK-T63
• Держатели для наружного точения: 8 x 8 мм, 10 x 10 мм, 12 x 12 мм, 16 x 16 мм, 20 x 20 мм, 0.31" x 0.31", 0.38" x 0.38", 0.5" x 0.5", 0.63" x 0.63"
• Держатели для внутреннего точения: Ø8 мм, Ø10 мм, Ø12 мм, Ø16 мм

Применения
NVH-испытания, процессы резания и разработка обработки, производство 3C-электроники и измерения сил в производственных и НИОКР средах.

Технические данные (кратко)

• Диапазоны измерения: -4 кН до 4 кН (Fx, Fy, Fz)
• Собственная частота: x 4,3 кГц, y 4,6 кГц, z 4,4 кГц
• Перекрестные помехи (макс): обычно -2 … 2 % между осями
• Порог: <0.002 N
• Тип выходного сигнала: Заряд (пьезоэлектрический, PE)
• Чувствительность: Fx -26 pC/N, Fy -13 pC/N, Fz -26 pC/N
• Разъём: Fischer 104 9-pin (фланец)
• Кабель: не входит в комплект
• Диапазон рабочих температур: -20 … 70 °C
• Масса: 1.35 кг

Сертификаты / Стандарты
Степень защиты EN 60529: IP67

Характеристики / технические спецификации

• Модель: 9119AA2 (MiniDyn)
• Тип продукта: Многокомпонентный динамометр (датчик)
• Максимальная сила по оси: ±4 кН
• Размер верхней пластины: 55 x 80 мм
• Выход: Пьезоэлектрический заряд
• Преднагруженный датчик: Да
• Порог метрологический: <0.002 N
• Максимальное перекрёстное влияние: ±2 %
• Степень защиты: IP67
• Тип разъёма: Fischer 104 9-pin (негатив)
• Вес: 1.35 кг
