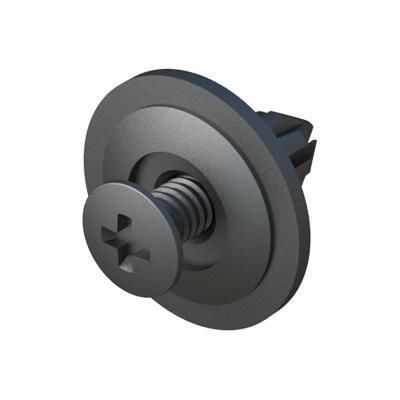

Заклепка с потайной головкой MRTMH

из полиамидадемонтируемаяс повтором

Описание продукта
Данная двухкомпонентная многоразовая винтовая заклёпка Phillips MRTMH предназначена для крепления крупных деталей или небольших узлов к соответствующим панелям. При вдавливании или забивании винта Phillips через корпус заклёпки ножки распорются, образуя надёжное изолированное соединение. Винт можно удалить крестовой отвёрткой, что позволяет повторно использовать заклёпку.

Особенности

• Двухкомпонентная многоразовая конструкция (корпус + винт/штифт Phillips)
• Подходит для крепления крупных деталей или небольших узлов к панелям
• Установка путём вдавливания/забивания винта через корпус; удаление крестовой отвёрткой обеспечивает возможность повторного использования
• Возможность окрашивания
• Размеры указаны в миллиметрах

Соответствие / Сертификация

• UL94: V2
• RoHS: Соответствует
• IP: Не указано / рейтинг отсутствует

Артикулы и размеры (таблица)
Артикул | Размер отверстия | Толщина панели | L | H | D | C | d | A
00100300269 | 6,35 | 3,56 | 11,51 | 3,32 | 17,86 | 2,38 | 5,97 | 7,94
00100300268 | 6,35 | 3,96 | 10,72 | 2,60 | 15,08 | 2,38 | 5,84 | 8,99
01300100286 | 6,40 | 3,20 до 4,40 | 12,70 | 3,00 | 14,90 | 2,00 | 6,30 | 9,90
00100300270 | 7,14 | 2,36 | 11,11 | 1,86 | 14,10 | 1,65 | 6,86 | 9,90
01300100287 | 9,00 x 9,00 | 6,70 | 15,00 | 3,20 | 17,00 x 17,00 | 3,20 | 8,80 | 11,80

Сопутствующая информация

• Семейство: MRTMH
• Материалы (некоторые артикулы): полиамид (UL94 V2) и в отдельных случаях POM (UL94 HB)
• Примечание по установке: вставьте корпус в отверстие панели и забейте/вбейте головку штифта молотком или ударным инструментом; удаление крестовой отвёрткой позволяет повторное использование
• 2D-чертежи (PDF) и демонстрационное видео доступны для каждого артикула

Технические характеристики

• Семейство / Модель: MRTMH
• Тип: Двухкомпонентная многоразовая винтовая заклёпка Phillips
• Функция: Крепление деталей или небольших узлов к панелям; изолированное соединение
• Снятие: Снимается крестовой отвёрткой (многоразовое использование)
• Доступные покрытия: Возможность окрашивания
• Единицы: Миллиметры
• UL94: V2
• RoHS: Да
• IP: Не указано
• Артикулы и размеры: см. таблицу выше
