Натяг для печатной платы MECM

резьбовойвнутренняя резьбадля автомобилестроения

Описание

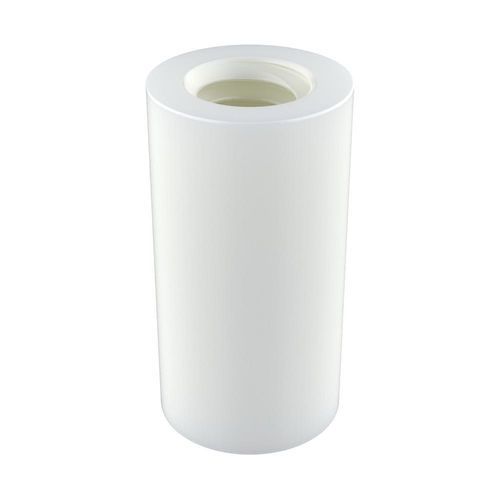

Цилиндрическая стойка с внутренней резьбой MECM предназначена для крепления, создания зазора и позиционирования плат, панелей и компонентов, обеспечивая заданное расстояние между элементами узла. Ее цилиндрический корпус обеспечивает равномерную внешнюю геометрию, что облегчает интеграцию в различные конфигурации крепления.

Материал и свойства
Изготовлена из PA66 (полиамид 66), сочетает механическую прочность, вязкость и малый вес, а также обладает электрической изоляцией, подходящей для электронных сборок.

Области применения

• Особенно подходит для монтажа печатных плат (PCB) для обеспечения зазора между платой и шасси, панелью или металлической конструкцией и предотвращения электрического контакта.
• Используется в электронном оборудовании, распределительных щитах и шкафах.
• Также применяется в случаях, когда требуются снижение веса, защита от коррозии или электрическая изоляция между компонентами.

Стандарты и соответствие

• Класс горючести: UL94 V2
• RoHS: Соответствует (указано)
• IP: Не указано / не классифицировано

Доступные артику（лы） (таблица)
Reference | Metric thread | L | A
00100202025 | M3 | 6,35 | 6,35
00100202026 | M3 | 7,94 | 6,35
00100202027 | M3 | 9,53 | 6,35
00100202028 | M3 | 12,70 | 6,35
00100202029 | M3 | 15,88 | 6,35
00100202030 | M3 | 19,05 | 6,35
00100202031 | M3 | 22,22 | 6,35
00100202032 | M3 | 25,40 | 6,35
00100202033 | M3,5 | 6,35 | 6,35
00100202034 | M3,5 | 7,94 | 6,35
00100202035 | M3,5 | 9,53 | 6,35
00100202036 | M3,5 | 12,70 | 6,35
00100202037 | M3,5 | 14,29 | 6,35
00100202038 | M3,5 | 15,88 | 6,35
00100202039 | M3,5 | 19,05 | 6,35
00100202040 | M3,5 | 22,22 | 6,35
00100202041 | M3,5 | 23,81 | 6,35
00100202042 | M3,5 | 25,40 | 6,35
00100202043 | M3,5 | 38,10 | 6,35
00100202044 | M4 | 6,35 | 6,35
00100202051 | M4 | 6,35 | 7,95
00100202045 | M4 | 9,53 | 6,35
00100202052 | M4 | 9,53 | 7,95
00100202046 | M4 | 12,70 | 6,35
00100202053 | M4 | 12,70 | 7,95
00100202047 | M4 | 15,88 | 6,35
00100202054 | M4 | 15,88 | 7,95
00100202048 | M4 | 19,05 | 6,35
00100202055 | M4 | 19,05 | 7,95
00100202049 | M4 | 22,22 | 6,35
00100202056 | M4 | 22,22 | 7,95
00100202050 | M4 | 25,40 | 6,35
00100202057 | M4 | 25,40 | 7,95
00100202058 | M5 | 6,35 | 9,53
00100202065 | M5 | 6,35 | 12,70
00100202059 | M5 | 9,53 | 9,53
00100202066 | M5 | 9,53 | 12,70
00100202060 | M5 | 12,70 | 9,53
00100202067 | M5 | 12,70 | 12,70
00100202061 | M5 | 15,88 | 9,53
00100202068 | M5 | 15,88 | 12,70
00100202062 | M5 | 19,05 | 9,53
00100202069 | M5 | 19,05 | 12,70
00100202063 | M5 | 22,22 | 9,53
00100202070 | M5 | 22,22 | 12,70
00100202064 | M5 | 25,40 | 9,53
00100202071 | M5 | 25,40 | 12,70

Дополнительные материалы
2D-чертеж и демонстрационное видео доступны для скачивания на странице изделия.

Технические характеристики

• Модель: MECM
• Материал: PA66 (полиамид 66)
• Горючесть: UL94 V2
• RoHS: указано как соответствующее
• IP-рейтинг: не указан
• Единицы измерения: миллиметры
• Типичные области применения: монтаж PCB, электронное оборудование, щиты и шкафы
• Внешняя геометрия: цилиндрическая, равномерная
