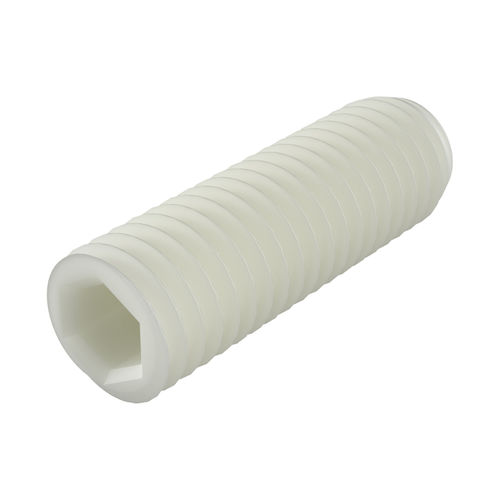

Стопорный винт MTPC

Описание
Штифты/винты без головки с прорезью по DIN 913, выполненные из технических пластмасс (PA, PA6GF30, PP, POM, PVDF, PEEK). Предназначены как лёгкая, коррозионностойкая альтернатива металлическим винтам для промышленных соединений, где требуются электрическая изоляция, химическая стойкость или снижение массы.

Основные свойства

• Термические: PA66 до 100 °C (непрерывная работа); PA6GF30 до 120 °C (непрерывная работа).
• Механические: механические характеристики, соответствующие функциям крепления; повышенная жёсткость у стеклонаполненных марок (PA6GF30); хорошая размерная стабильность.
• Химические: устойчивость к маслам, смазкам, углеводородам и распространённым растворителям (в зависимости от материала).

Преимущества перед металлическими винтами

• Существенное снижение веса при сохранении удерживающей функции.
• Коррозионная стойкость в агрессивных средах.
• Электрическая и тепловая изоляция.
• Немагнитные, непроводящие и без искрообразования.
• Гашение вибраций и снижение шума в узлах.
• Снижение потребности в обслуживании в коррозионных или электро‑чувствительных условиях.

Области применения
Подходят для электро- и радиотехники, автомобильных компонентов, систем ОВК (HVAC), строительства и общего машиностроения, где предпочтительны неметаллические крепежи.

Дополнительная информация

• Возможна окраска по RAL; окрашивание по запросу.
• Доступны 2D‑чертежи (PDF) и видео изделия.
• UL94: V2.
• RoHS: соответствует.
• IP: не указан.
• Размеры в миллиметрах.

Таблица вариантов
Reference | Thread | L | Allen (SW) | T | Similar ISO
03100300300 | M5 | 5,00 | 2,50 | 2,80 | ISO 4026
03100300301 | M5 | 6,00 | 2,50 | 2,80 | ISO 4026
03100300303 | M5 | 8,00 | 2,50 | 2,80 | ISO 4026
03100300305 | M5 | 10,00 | 2,50 | 2,80 | ISO 4026
03100300307 | M5 | 12,00 | 2,50 | 2,80 | ISO 4026
03100300310 | M5 | 16,00 | 2,50 | 2,80 | ISO 4026
03100300313 | M5 | 20,00 | 2,50 | 2,80 | ISO 4026
03100300315 | M5 | 25,00 | 2,50 | 2,80 | ISO 4026
03100300317 | M5 | 30,00 | 2,50 | 2,80 | ISO 4026
03100300319 | M5 | 35,00 | 2,50 | 2,80 | ISO 4026
03100300320 | M5 | 40,00 | 2,50 | 2,80 | ISO 4026
03100300323 | M6 | 5,00 | 3,00 | 2,90 | ISO 4026
03100300324 | M6 | 6,00 | 3,00 | 2,90 | ISO 4026
03100300326 | M6 | 8,00 | 3,00 | 2,90 | ISO 4026
03100300328 | M6 | 10,00 | 3,00 | 2,90 | ISO 4026
03100300330 | M6 | 12,00 | 3,00 | 2,90 | ISO 4026
03100300333 | M6 | 16,00 | 3,00 | 2,90 | ISO 4026
03100300336 | M6 | 20,00 | 3,00 | 2,90 | ISO 4026
03100300338 | M6 | 25,00 | 3,00 | 2,90 | ISO 4026
03100300340 | M6 | 30,00 | 3,00 | 2,90 | ISO 4026
03100300343 | M6 | 35,00 | 3,00 | 2,90 | ISO 4026
03100300344 | M6 | 40,00 | 3,00 | 2,90 | ISO 4026
03100300346 | M6 | 50,00 | 3,00 | 2,90 | ISO 4026
03100300347 | M8 | 5,00 | 4,00 | 5,60 | ISO 4026
03100300350 | M8 | 8,00 | 4,00 | 5,60 | ISO 4026
03100300352 | M8 | 10,00 | 4,00 | 5,60 | ISO 4026
03100300354 | M8 | 12,00 | 4,00 | 5,60 | ISO 4026
03100300358 | M8 | 16,00 | 4,00 | 5,60 | ISO 4026
03100300362 | M8 | 20,00 | 4,00 | 5,60 | ISO 4026
03100300364 | M8 | 25,00 | 4,00 | 5,60 | ISO 4026
03100300367 | M8 | 30,00 | 4,00 | 5,60 | ISO 4026
03100300368 | M8 | 35,00 | 4,00 | 5,60 | ISO 4026
03100300369 | M8 | 40,00 | 4,00 | 5,60 | ISO 4026
03100300371 | M8 | 50,00 | 4,00 | 5,60 | ISO 4026
03100300380 | M10 | 20,00 | 5,00 | 6,00 | ISO 4026
03100300382 | M10 | 25,00 | 5,00 | 6,00 | ISO 4026
03100300385 | M10 | 30,00 | 5,00 | 6,00 | ISO 4026
03100300386 | M10 | 30,00 | 5,00 | 6,00 | ISO 4026
03100300387 | M10 | 40,00 | 5,00 | 6,00 | ISO 4026
03100300390 | M10 | 50,00 | 5,00 | 6,00 | ISO 4026

Характеристики / технические спецификации

• Модель: MTPC.
• Материалы: PA66, PA6GF30 (30% стекловолокна); другие технические полимеры из заголовка доступны по запросу (PP, POM, PVDF, PEEK).
• Рабочие температуры: PA66 до 100 °C; PA6GF30 до 120 °C (непрерывная работа).
• UL94: V2.
• RoHS: соответствует.
• IP: не указан.
• Размеры в мм.
• 2D‑чертежи (PDF) и видео доступны на странице изделия.
