Винт для фиксации MTCER

для автомобиляс круглой головкойс разрезом

Описание продукта

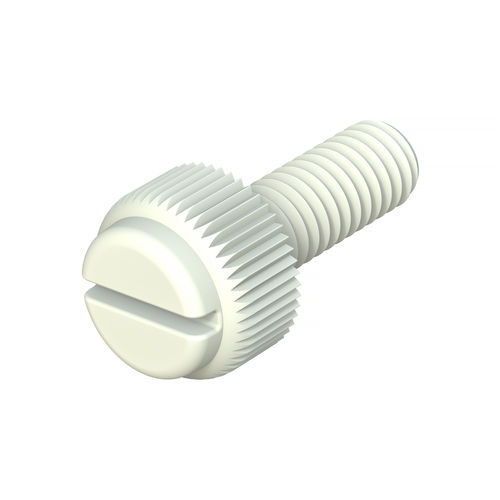

Винты с накатной головкой и шлицем MTCER изготовлены из PA66 (полиамид 66). Они служат лёгкой, электроизолирующей альтернативой металлическим крепежным деталям там, где требуются стойкость к коррозии, гашение вибраций и отсутствие проводимости. Доступны в нескольких метрических резьбах и длинах для промышленных применений.

Основные свойства

• Материал: PA66 (полиамид 66, нейлон)
• Термические: длительная эксплуатация до 100 °C
• Механические: высокая жёсткость и размерная стабильность
• Химические: стойкость к маслам, смазкам, углеводородам и обычным растворителям

Преимущества по сравнению с металлическими винтами

• Меньший вес при сохранении функции крепления
• Устойчивы к коррозии в агрессивных условиях
• Электрическая и термическая изоляция
• Немагнитны, непроводящие и без искрообразования
• Гашение вибраций и снижение шума
• Меньше обслуживания и более длительный срок службы в тяжёлых условиях

Применение / Сферы

• Электроустановки
• Электроника и корпуса
• Автомобильная промышленность (интерьеры и узлы)
• Строительство и системы ОВК
• Общие промышленные сборки и станки

Соответствие и характеристики

• Класс горючести: UL94 V2
• RoHS: соответствует
• IP: конкретный класс IP не указан
• Единицы измерения: миллиметры
• Возможны окрашенные варианты
• 2D‑чертеж (PDF) и демонстрационное видео доступны на странице продукта

Таблица - Доступные артикулы (Артикул | Метрическая резьба | L | A | H | J | T)
Артикул | Метрическая резьба | L | A | H | J | T
00100100661 | M3 | 4,00 | 8,05 | 5,48 | 1,00 | 1,10
00100100662 | M3 | 5,00 | 8,05 | 5,48 | 1,00 | 1,10
00100100663 | M3 | 6,00 | 8,05 | 5,48 | 1,00 | 1,10
00100100664 | M3 | 8,00 | 8,05 | 5,48 | 1,00 | 1,10
00100100665 | M3 | 10,00 | 8,05 | 5,48 | 1,00 | 1,10
00100100666 | M3 | 12,00 | 8,05 | 5,48 | 1,00 | 1,10
00100100667 | M3 | 16,00 | 8,05 | 5,48 | 1,00 | 1,10
00100100668 | M3 | 20,00 | 8,05 | 5,48 | 1,00 | 1,10
00100100669 | M3 | 25,00 | 8,05 | 5,48 | 1,00 | 1,10
00100100670 | M3 | 30,00 | 8,05 | 5,48 | 1,00 | 1,10
00100100671 | M3 | 35,00 | 8,05 | 5,48 | 1,00 | 1,10
00100100672 | M3 | 42,00 | 8,05 | 5,48 | 1,00 | 1,10
00100100673 | M3,5 | 5,00 | 8,50 | 6,10 | 1,10 | 1,30
00100100674 | M3,5 | 6,00 | 8,50 | 6,10 | 1,10 | 1,30
00100100675 | M3,5 | 8,00 | 8,50 | 6,10 | 1,10 | 1,30
00100100676 | M3,5 | 10,00 | 8,50 | 6,10 | 1,10 | 1,30
00100100677 | M3,5 | 12,00 | 8,50 | 6,10 | 1,10 | 1,30
00100100678 | M3,5 | 16,00 | 8,50 | 6,10 | 1,10 | 1,30
00100100679 | M3,5 | 20,00 | 8,50 | 6,10 | 1,10 | 1,30
00100100680 | M3,5 | 25,00 | 8,50 | 6,10 | 1,10 | 1,30
00100100681 | M3,5 | 35,00 | 8,50 | 6,10 | 1,10 | 1,30
00100100682 | M3,5 | 42,00 | 8,50 | 6,10 | 1,10 | 1,30
00100100683 | M4 | 3,00 | 9,70 | 7,10 | 0,90 | 1,15
00100100684 | M4 | 6,00 | 9,70 | 7,10 | 0,90 | 1,15
04100300050 | M4 | 8,00 | 8,25 | 6,15 | 1,00 | 1,45
00100100685 | M4 | 8,00 | 9,70 | 7,10 | 0,90 | 1,15
00100100686 | M4 | 10,00 | 9,70 | 7,10 | 0,90 | 1,15
00100100687 | M4 | 12,00 | 9,70 | 7,10 | 0,90 | 1,15
00100100688 | M4 | 16,00 | 9,70 | 7,10 | 0,90 | 1,15
00100100689 | M4 | 20,00 | 9,70 | 7,10 | 0,90 | 1,15
00100100690 | M4 | 25,00 | 9,70 | 7,10 | 0,90 | 1,15
00100100691 | M4 | 30,00 | 9,70 | 7,10 | 0,90 | 1,15
00100100692 | M4 | 35,00 | 9,70 | 7,10 | 0,90 | 1,15
00100100693 | M4 | 40,00 | 9,70 | 7,10 | 0,90 | 1,15
00100100694 | M5 | 6,00 | 10,04 | 7,75 | 1,02 | 1,64
00100100695 | M5 | 8,00 | 10,04 | 7,75 | 1,02 | 1,64
00100100696 | M5 | 10,00 | 10,04 | 7,75 | 1,02 | 1,64
00100100697 | M5 | 12,00 | 10,04 | 7,75 | 1,02 | 1,64
00100100698 | M5 | 16,00 | 10,04 | 7,75 | 1,02 | 1,64
00100100699 | M5 | 20,00 | 10,04 | 7,75 | 1,02 | 1,64
00100100700 | M5 | 25,00 | 10,04 | 7,75 | 1,02 | 1,64
00100100701 | M5 | 30,00 | 10,04 | 7,75 | 1,02 | 1,64
00100100702 | M5 | 40,00 | 10,04 | 7,75 | 1,02 | 1,64
00100100703 | M6 | 5,00 | 12,21 | 7,75 | 1,14 | 1,53
00100100704 | M6 | 8,00 | 12,21 | 7,75 | 1,14 | 1,53
00100100705 | M6 | 10,00 | 12,21 | 7,75 | 1,14 | 1,53
00100100706 | M6 | 12,00 | 12,21 | 7,75 | 1,14 | 1,53
00100100707 | M6 | 16,00 | 12,21 | 7,75 | 1,14 | 1,53
00100100708 | M6 | 20,00 | 12,21 | 7,75 | 1,14 | 1,53
00100100709 | M6 | 22,00 | 12,21 | 7,75 | 1,14 | 1,53
00100100710 | M6 | 25,00 | 12,21 | 7,75 | 1,14 | 1,53
04100300150 | M6 | 25,10 | 12,15 | 7,75 | 1,00 | 1,50
00100100711 | M6 | 35,00 | 12,21 | 7,75 | 1,14 | 1,53
00100101219 | M6 | 40,00 | 12,21 | 7,75 | 1,14 | 1,53
00100100712 | M6 | 45,00 | 12,21 | 7,75 | 1,14 | 1,53
00100100713 | M6 | 50,00 | 12,21 | 7,75 | 1,14 | 1,53
00100100714 | M6 | 60,00 | 12,21 | 7,75 | 1,14 | 1,53
00100100715 | M6 | 70,00 | 12,21 | 7,75 | 1,14 | 1,53
00100100716 | M6 | 75,00 | 12,21 | 7,75 | 1,14 | 1,53

Технические характеристики

• Материал: PA66 (полиамид 66)
• Температура эксплуатации (непрерывно): до ≈100 °C
• Класс горючести: UL94 V2
• Экологическое соответствие: RoHS
• Единицы измерения: миллиметры
• Семейство / модель: MTCER
• Доступные резьбы: M3, M3.5, M4, M5, M6
• Возможны окрашенные варианты; 2D‑чертеж и видео доступны
