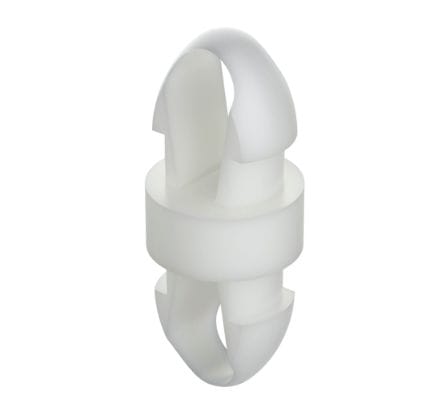

Зажим для автомобиля MKHI

для фиксациис цветным кодом

Описание
Замковый держатель печатной платы, исключающий необходимость использования винтов, гаек и контргаек при монтаже плат на металлических шасси или при многослойной сборке. Уникальная фиксирующая клипса обеспечивает механически надежное, многоразовое соединение в предварительно просверленных или пробитых отверстиях (2,50 мм), сокращая время сборки.

Опции / Примечания

• Возможно получение окрашенных изделий

Сертификации / Соответствие

• UL94: V2 - V0
• RoHS: Соответствует

Размеры
Размеры указаны в: миллиметрах

Мультимедиа
Видео доступно для продукта (демонстрация / справка).

Таблица - Артикулы и размеры
Reference | L | Hole size | Panel thickness | D | A | H | Type
01301400200 | 2,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900122 | 2,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400218 | 2,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400201 | 3,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900123 | 3,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400219 | 3,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
00100900443 | 3,50 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400202 | 4,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900124 | 4,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400220 | 4,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400203 | 5,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900125 | 5,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400221 | 5,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400204 | 6,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900126 | 6,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400222 | 6,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400205 | 7,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400223 | 7,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400206 | 8,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900127 | 8,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400224 | 8,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400207 | 9,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400225 | 9,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400208 | 10,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900128 | 10,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400226 | 10,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400209 | 12,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900129 | 12,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400227 | 12,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400210 | 14,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900130 | 14,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400228 | 14,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400211 | 16,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900131 | 16,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400229 | 16,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400212 | 18,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900444 | 18,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400230 | 18,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400213 | 20,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900445 | 20,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400231 | 20,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400214 | 22,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900446 | 22,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400232 | 22,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400215 | 22,50 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400216 | 26,50 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400233 | 26,50 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400217 | 35,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
