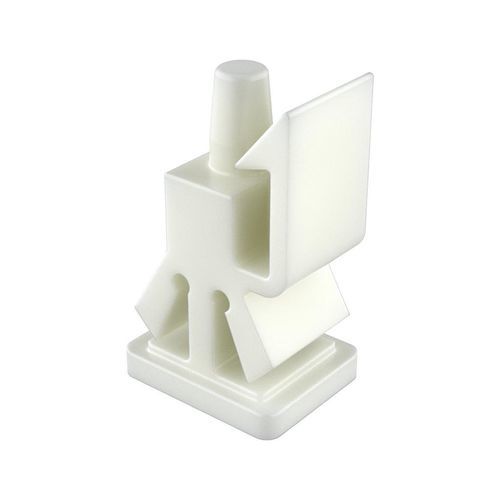

Прочный крепежный кронштейн MATC

для автомобиля

Описание продукта
Этот защёлкивающийся держатель вставляется в П.К. плату снизу. Запирающий рычаг зажимается по боковой стороне платы, что облегчает снятие и замену печатных плат. Крепление не вращается в шасси и в посадочных отверстиях. Зазор для платы может меняться в зависимости от толщины шасси.

Стандарты и соответствие

• UL94: V2
• RoHS: Соответствует
• IP: Не указано

Размеры
Единицы измерения: миллиметры

Чертежи и материалы
PDF-чертёж: Доступен
Видео: Доступно

Таблица - Ссылки
Reference | L | Hole size Anchor 1 | Hole size Anchor 2 | Panel thickness Anchor 1 | Panel thickness Anchor 2 | H1 / H2 | B / D / A | C / F
00100900408 | 4,80 | 7,92 x 9,53 | 4,00 | 1,30 | 1,60 | 5,84 / 1,78 | 9,53 / 11,94 / 10,80 | 7,67 / 5,08

Технические характеристики / спецификации

• Reference: 00100900408
• Длина (L): 4,80 мм
• Размер отверстия Анкер 1: 7,92 x 9,53 мм
• Размер отверстия Анкер 2: 4,00 мм
• Толщина панели Анкер 1: 1,30 мм
• Толщина панели Анкер 2: 1,60 мм
• H1 / H2: 5,84 / 1,78 мм
• B / D / A: 9,53 / 11,94 / 10,80 мм
• C / F: 7,67 / 5,08 мм
• Классификация UL94: V2
• RoHS: Соответствует
• Единица измерения: миллиметры
