Ротационный амортизатор TBC
гидравлическийдля панелейдля автомобилестроения

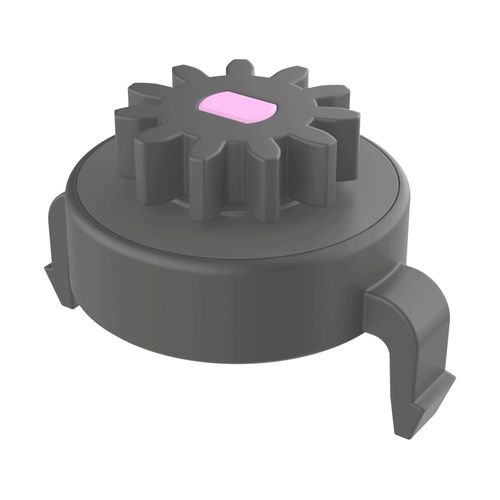

Ротационный амортизатор - TBC - ISC PLASTIC PARTS - гидравлический / для панелей / для автомобилестроения
Ротационный амортизатор - TBC - ISC PLASTIC PARTS - гидравлический / для панелей / для автомобилестроения
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Функция
ротационный
Технология
гидравлический
Место применения
для автомобилестроения, для панелей
Материал
из пластика
Длина резьбы

МИН.: 3 mm
(0,1 in)

МАКС.: 5 mm
(0,2 in)

Диаметр

МИН.: 6,6 mm
(0,3 in)

МАКС.: 12,8 mm
(0,5 in)

Высота

МИН.: 7,6 mm
(0,3 in)

МАКС.: 10,3 mm
(0,4 in)

Описание

Описание
Ротационные демпферы ISC Plastic Parts предлагаются в широком диапазоне крутящих моментов и используются в первую очередь для управления ходом открывания дверей и панелей. Они также применяются в тайминговых устройствах и других приложениях с радиальным движением, где требуется контролируемое вращение.

Таблица - Варианты продукта
Reference ; No. Teeth (Z) ; Pitch diameter Dp ; h ; D ; A ; H ; Panel thickness c
50002000024 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000068 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000025 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000069 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000023 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000067 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000026 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 20,80 ; 9,75 ; 2,00
50002000070 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 21,45 ; 9,10 ; 2,00
50002000027 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000071 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000028 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000072 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000029 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000073 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000030 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000074 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000031 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000075 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000032 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000076 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000033 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000077 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00

Примечания
Размеры указаны в: миллиметрах
RoHS: Соответствует
Видео: доступно для данного продукта
PDF чертежа: ссылка для загрузки отображается на странице (в исходных данных нет прямого URL на PDF)

Характеристики / технические спецификации
  • Тип продукта: Ротационный демпфер
  • Производитель / Бренд: ISC Plastic Parts
  • Доступные артикулы (примеры): см. таблицу выше (несколько вариантов с разным числом зубьев, диаметром и высотами)
  • Число зубьев (Z): варьируется от 10 до 16 в зависимости от артикула
  • Диаметр примитива (Dp): значения в таблице (напр. 6,60 ; 8,00 ; 8,80 ; 9,60 ; 10,40 ; 12,80)
  • Толщина панели (c): 2,00 мм (для всех перечисленных вариантов)
  • UL94: не указано
  • Степень защиты IP: не указано
