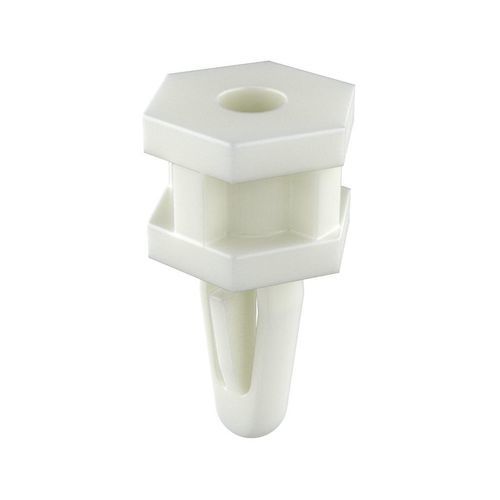

Нейлоновая распорка MSCA

для печатных платдля автомобиля

Обзор продукта
Кронштейн для PCB MSCA разработан для крепления к печатной плате с использованием металлического самонарезающего винта. Изделие оснащено отстегивающимся клипом для быстрой сборки и демонтажа. Отверстия не имеют резьбы; если требуется резьбовая версия, см. семейство MSPAA.

Опции

• Окраска в цвета по запросу

Соответствие и свойства

• UL94: V2
• RoHS: соответствует
• Класс защиты IP: не указан
• Единицы измерения: миллиметры

Мультимедиа

• Доступно видео продукта
• Доступны 2D-чертеж (PDF) и визуализация продукта

Технические данные (значения в мм, если не указано иначе)

• Reference | L | Hole size | Panel thickness | Self-threading thread (d) | D | H / h | A / C | N
• 00100900001 | 6.35 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 5.28
• 00100900002 | 9.53 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26
• 00100900003 | 12.80 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26
• 00100900004 | 15.88 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.15
• 00100900005 | 19.05 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26
• 00100900006 | 22.23 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.15
• 00100900007 | 25.40 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26
• 00100900008 | 28.58 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 7.94
• 00100900009 | 31.75 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26
• 00100900010 | 35.71 | 3.96 | 1.59 | M4 | 7.92 | 10.16 / 1.57 | 4.60 / 2.60 | 8.26

Характеристики / технические спецификации

• Модель: MSCA
• Применение: крепление для PCB, разработано для фиксации металлическим самонарезающим винтом (отверстие без резьбы)
• Совместимый самонарезающий винт: M4
• Класс огнестойкости материала: UL94 V2
• RoHS: соответствует
• Единицы измерения: миллиметры
• Доступные артикулы: 00100900001–00100900010 (разная длина L)
• Мультимедиа: визуализация продукта, технический чертеж и видео доступны
