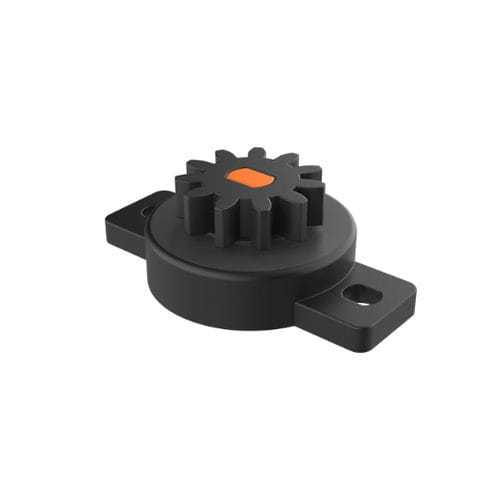

Ротационный амортизатор TBA

с жидкостьюдля автомобилестроенияиз пластика

Описание продукта
Ротационные демпферы модели TBA от ISC Plastic Parts обеспечивают контролируемое замедление при открытии и закрытии дверей, крышек и панелей. Подходят для радиального движения и тайминговых применений. Крутящий момент определяется вязкостью жидкости и геометрией внутренних лопаток; каждая единица на 100% проверяется по значению крутящего момента для обеспечения стабильной работы.

Применения

• Элементы мебели (держатели для стаканов, центральные подлокотники, перчаточные ящики, ручки, крышки унитаза, ящики)
• Бытовая техника (стиральные машины, двери холодильников, мусорные контейнеры)
• Применения малых компонентов в электронике, медицинской технике и авиационно-космической отрасли

Условия эксплуатации

• Диапазон температур: -40º до +90º
• Ресурс: 100 000 циклов при 200 rpm при комнатной температуре (1 цикл = 0º → 360º → 0º)

Стандарты / Сертификаты / Примечания
UL94: не указан
IP: не указан
RoHS: соответствует
Единицы измерения: миллиметры
PDF чертежа: доступен (ссылка на чертеж на странице источника)
Видео: доступно (видео продукта на странице)

Таблица ссылок (размеры и данные)
Заголовок: Reference | No. Teeth (Z) | Pitch diameter Dp | h | D | A | H | c
50002000057 | 10 | 8,00 | 3,70 | 14,80 | 24,00 | 8,70 | 3,10
50002000003 | 10 | 8,00 | 3,70 | 15,15 | 24,00 | 8,70 | 2,10
50002000046 | 10 | 8,00 | 3,70 | 14,95 | 24,00 | 7,50 | 2,10
50002000058 | 11 | 6,60 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000004 | 11 | 6,60 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000047 | 11 | 6,60 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000056 | 11 | 8,80 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000001 | 11 | 8,80 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000045 | 11 | 8,80 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000059 | 11 | 8,80 | 4,50 | 14,80 | 24,00 | 9,50 | 3,10
50002000005 | 11 | 8,80 | 4,50 | 15,15 | 24,00 | 9,50 | 2,10
50002000048 | 11 | 8,80 | 4,50 | 14,95 | 24,00 | 8,30 | 2,10
50002000060 | 11 | 8,80 | 5,00 (3+2) | 14,80 | 24,00 | 10,00 | 3,10
50002000006 | 11 | 8,80 | 5,00 (3+2) | 15,15 | 24,00 | 10,00 | 2,10
50002000049 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 24,00 | 8,80 | 2,10
50002000061 | 12 | 9,60 | 3,50 | 14,80 | 24,00 | 8,50 | 3,10
50002000062 | 13 | 10,40 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000050 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 7,30 | 2,10
50002000051 | 13 | 10,40 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000007 | 12 | 9,60 | 3,50 | 15,15 | 24,00 | 8,50 | 2,10
50002000008 | 13 | 10,40 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000063 | 13 | 10,40 | 5,70 | 14,80 | 24,00 | 10,70 | 3,10
50002000009 | 13 | 10,40 | 5,70 | 15,15 | 24,00 | 10,70 | 2,10
50002000052 | 13 | 10,40 | 5,70 | 14,95 | 24,00 | 9,50 | 2,10
50002000064 | 14 | 7,00 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000010 | 14 | 7,00 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000053 | 14 | 7,00 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000065 | 16 | 12,80 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000011 | 16 | 12,80 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000054 | 16 | 12,80 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000066 | 16 | 12,80 | 5,00 | 14,80 | 24,00 | 10,00 | 3,10
50002000012 | 16 | 12,80 | 5,00 | 15,15 | 24,00 | 10,00 | 2,10
50002000055 | 16 | 12,80 | 5,00 | 14,95 | 24,00 | 8,80 | 2,10

Характеристики / технические спецификации

• Модель: TBA
• Бренд: ISC Plastic Parts
• Функция: ротационный демпфер для контролируемого замедления дверей/панелей и тайминговых применений
• Крутящий момент определяется вязкостью жидкости и конструкцией лопаток; все единицы 100% тестируются по крутящему моменту
• Диапазон температур: -40º до +90º
• Ресурс: 100 000 циклов при 200 rpm (0º → 360º → 0º)
• Размеры и несколько артикулов доступны (см. таблицу выше); размеры в миллиметрах
• RoHS: соответствует; UL94 и IP: не указаны
• Материалы продукта: PDF чертежа доступен, видео продукта доступно
