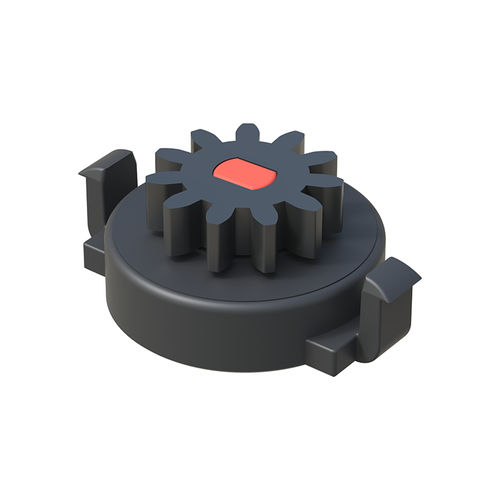

Ротационный амортизатор TBB

с жидкостьюдля мебелидля автомобиля

Обзор
Ротационные демпферы серии TBB обеспечивают контролируемое вращательное торможение в диапазоне значений крутящего момента. Обычно применяются для регулировки хода открытия дверей и панелей, также могут использоваться в устройствах синхронизации и радиальных механизмах движения. Варианты отличаются числом зубьев, делительным диаметром и толщиной панели.

Документация и соответствие

• Чертёж PDF: доступен (2D)
• UL94: не указан
• Степень защиты IP: не указана
• RoHS: соответствует
• Единицы: миллиметры
• Видео: демо в формате MP4 доступно

Доступные артикула (таблица)
Артикул | № зубьев (Z) | Делительный диаметр Dp (mm) | h (mm) | D (mm) | A (mm) | H (mm) | Толщина панели c (mm)
50002000013 | 10 | 8,00 | 3,50 | 14,95 | 20,80 | 8,50 | 2,50
50002000079 | 10 | 8,00 | 3,50 | 14,95 | 24,00 | 8,20 | 2,10
50002000014 | 11 | 6,60 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000080 | 11 | 6,60 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000002 | 11 | 8,80 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000078 | 11 | 8,80 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000015 | 11 | 8,80 | 4,50 | 14,95 | 20,80 | 9,50 | 2,50
50002000081 | 11 | 8,80 | 4,50 | 14,95 | 24,00 | 9,20 | 2,10
50002000016 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 20,80 | 10,00 | 2,50
50002000082 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 24,00 | 9,70 | 2,10
50002000017 | 12 | 9,60 | 3,50 | 14,95 | 20,80 | 8,50 | 2,50
50002000083 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 8,20 | 2,10
50002000018 | 12 | 9,60 | 3,50 | 14,95 | 20,80 | 8,00 | 2,50
50002000084 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 7,70 | 2,10
50002000019 | 13 | 10,40 | 5,00 | 14,95 | 20,80 | 10,00 | 2,50
50002000085 | 13 | 10,40 | 5,00 | 14,95 | 24,00 | 9,70 | 2,10
50002000020 | 14 | 7,00 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000086 | 14 | 7,00 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000021 | 16 | 12,80 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000087 | 16 | 12,80 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000022 | 16 | 12,80 | 5,00 | 14,95 | 20,80 | 10,00 | 2,50
50002000088 | 16 | 12,80 | 5,00 | 14,95 | 24,00 | 9,70 | 2,10

Характеристики / технические спецификации

• Семейство продукта: демпферы управления движением
• Модель / коммерческое наименование: TBB
• Тип: ротационный демпфер, монтаж на панель
• Применения: контроль открытия дверей/панелей, устройства синхронизации, радиальные механизмы
• Диапазон вариантов: разные числа зубьев и диаметры (см. таблицу)
• RoHS: соответствует
• UL94: не указано
• Степень защиты IP: не указана
• Единицы измерения: миллиметры
• Документация: 2D чертеж (PDF) доступен
• Видео: демонстрация (MP4) доступна
• Бренд: ISC Plastic Parts
