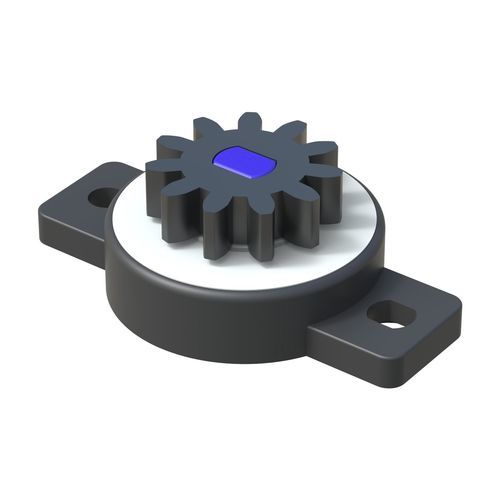

Ротационный амортизатор TBE
гидравлическийдля автомобилестроенияв одном направлении

Ротационный амортизатор - TBE - ISC PLASTIC PARTS - гидравлический / для автомобилестроения / в одном направлении
Ротационный амортизатор - TBE - ISC PLASTIC PARTS - гидравлический / для автомобилестроения / в одном направлении
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Функция
ротационный
Технология
гидравлический
Место применения
для автомобилестроения
Другие характеристики
в одном направлении
Диаметр

МИН.: 6,6 mm
(0,3 in)

МАКС.: 12,8 mm
(0,5 in)

Высота

МИН.: 3 mm
(0,1 in)

МАКС.: 10 mm
(0,4 in)

Описание

Описание
Односторонний роторный демпфер модели TBE, предназначенный для управления и замедления вращательного движения в приводах открывания. Доступен в нескольких вариантах зубчатой передачи для подгонки под разные профили хода и условия установки. Обычно применяется для контроля хода открытия дверей, люков или панелей; варианты также подходят для устройств синхронизации/тайминга и радиальных движений.

Применение
  • Контролируемое открытие дверей, панелей и крышек
  • Механизмы синхронизации и возврата
  • Интеграция в узлы, требующие заданного вращательного демпфирования


Сертификация и соответствие
  • RoHS: Yes
  • UL94: Не указано / Нет данных
  • Степень защиты IP: Не указано / Нет данных


Размеры
Единицы измерения: миллиметры

Материалы
  • Технические чертежи: имеется PDF-чертеж (2D)
  • Видео: имеется видео продукта
  • Изображения: имеются рендеры и изображения чертежей


Варианты (таблица)
Reference | No. Teeth (Z) | Pitch diameter Dp (mm) | h / H (mm) | D (mm) | A (mm) | c (mm)
50002000101 | 10 | 8.00 | 3.50 / 8.50 | 15.20 | 24.00 | 2.10
50002000102 | 11 | 6.60 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000100 | 11 | 8.80 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000103 | 11 | 8.80 | 4.50 / 9.50 | 15.20 | 24.00 | 2.10
50002000104 | 11 | 8.80 | 5.00 (3+2) / 10.00 | 15.20 | 24.00 | 2.10
50002000106 | 12 | 9.60 | 3.50 / 8.00 | 15.20 | 24.00 | 2.10
50002000105 | 12 | 9.60 | 3.50 / 8.50 | 15.20 | 24.00 | 2.10
50002000107 | 13 | 10.40 | 5.00 / 10.00 | 15.20 | 24.00 | 2.10
50002000108 | 14 | 7.00 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000109 | 16 | 12.80 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000110 | 16 | 12.80 | 5.00 / 10.00 | 15.20 | 24.00 | 2.10

Технические характеристики
  • Модель: TBE
  • Бренд: ISC Plastic Parts
  • Соответствие RoHS: Yes
  • UL94: Не указано
  • Степень защиты IP: Не указано
  • Единица измерения: миллиметры
  • Доступные материалы: 2D-чертеж (PDF), видео продукта, рендеры и изображения чертежей
  • Количество перечисленных вариантов: 11 (референсы указаны в таблице выше)
