Натяг для печатной платы MEHM

резьбовойвнутренняя резьбадля автомобилестроения

Обзор продукта

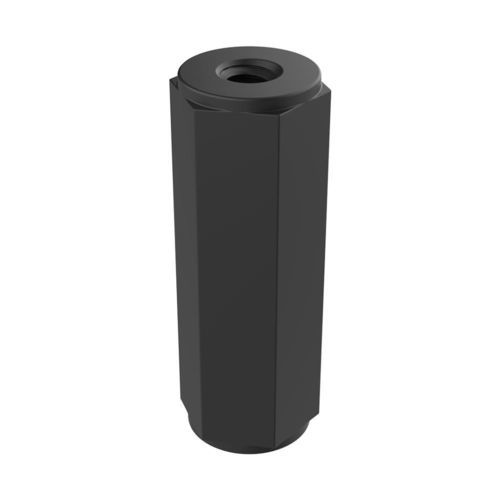

Шестигранный дистанционный элемент с внутренней резьбой модели MEHM, предназначенный для крепления, создания зазора и позиционирования печатных плат, панелей и компонентов, обеспечивая заданное расстояние между элементами сборки. Шестигранный корпус упрощает установку и затяжку с использованием инструмента.

Материалы и классификация
Материалы: PA66 (полиамид 66) и PA6GF30 (полиамид 6 с 30% стекловолокна). Классификация горючести: UL94 HB, UL94 V-2 и UL94 V-0 в зависимости от ссылки. Соответствие: RoHS (указано на странице продукта). Степень защиты IP: не применимо / не указано.

Применение
Подходит для монтажа печатных плат для обеспечения зазора между платой и шасси, панелью или металлической конструкцией и предотвращения электрического контакта. Используется в электронном оборудовании, электрических щитах и шкафах, а также в применениях, где требуется снижение веса, защита от коррозии или электрическая изоляция между компонентами.

Наличие
Возможна покраска в цвет (наличие и минимальные партии зависят от ссылки).

Чертежи и цифровые ресурсы
Доступны 2D-чертежи (PDF), документы UL94 и RoHS указаны; имеется демонстрационное видео. Размеры указаны в миллиметрах.

Таблица ссылок (столбцы: Ссылка; Резьба; L; A; L1; Тип; Доп. информация)
Полный список ссылок доступен на странице товара. Примеры: 01300200500; M2; 5.00; 5.00; ·; 1; (info); 01300200506; M2.5; 8.00; 5.00; ·; 1; (info); 01300200580; M4; 5.00; 8.00; ·; 1; (info); 01300200565; M4; 60.00; 8.00; 10.00; 2; (info).

Характеристики / технические спецификации

• Model: MEHM
• Функция: шестигранный дистанционный элемент с внутренней резьбой для крепления, создания зазора и позиционирования PCB, панелей и компонентов
• Материалы: PA66 и PA6GF30 (усилен 30% стекловолокном)
• Горючесть: UL94 HB, V-2, V-0 в зависимости от ссылки
• Соответствие: RoHS указано
• Размеры и метрические резьбы: доступны многочисленные ссылки (M2 до M6) с длинами от 5 мм до 60 мм согласно таблице ссылок
• Размеры в миллиметрах
• Варианты: доступны окрашенные цвета (при минимальных партиях)
• Цифровые ресурсы: 2D-чертежи, документы UL94 и RoHS указаны; доступно демонстрационное видео
