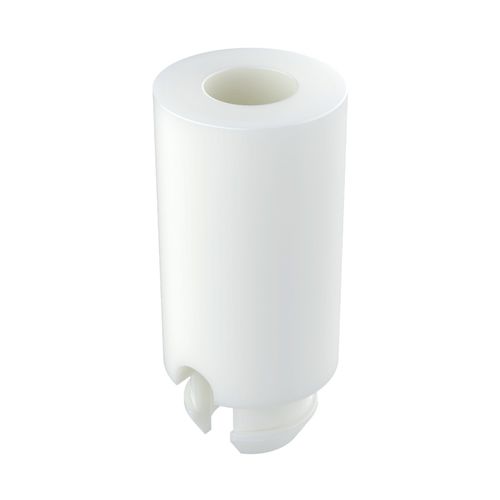

Натяг для печатной платы MSEC

штабелируемыйдля автомобилестроения

Обзор продукта
Семейство MSEC включает самоудерживающиеся изолирующие опоры для печатных плат со snap-lock фиксатором, доступные в вариантах Тип 1 (сквозной) и Тип 2 (сквозной с зенкованным гнездом), предназначенные для быстрого вставного крепления и обеспечения заданного расстояния между платами.

Функциональность
Обеспечивает последовательную укладку нескольких плат вдоль одной оси, позволяя поэтапную установку от базовой панели к верхним платам. Обеспечивает стабильное механическое удержание, заданные зазоры между платами и надежную электрическую изоляцию между компонентами и корпусом.

Материалы и характеристики

• Материал: PA66 (поліамид 66)
• Класс горючести: UL94 V-2 (некоторые варианты UL94 V-0)
• Цвета: Natural, Red (в зависимости от модели)
• Типы: Тип 1 (сквозной), Тип 2 (сквозной с зенковкой)

Доступные артикула (резюме)
Несколько стандартных артикулов покрывают диаметры и длины от 3,20 мм до 25,40 мм с толщиной панели 1,57 мм и размерами отверстий около 4,70–4,75 мм. Полная таблица артикулов и размерные чертежи приведены в PDF-чертежах.

Доп. материалы и соответствие

• PDF-чертеж 2D доступен
• Указаны классификации UL94; некоторые варианты V0
• Соответствует RoHS
• IP: не указан
• Единицы измерения: миллиметры
• Демонстрационное видео доступно

Технические характеристики

• Семейство / модель: MSEC
• Функция: Изолирующая опора для PCB со snap-lock для быстрого крепления и обеспечения расстояний
• Сборка: Push-in snap-система для последовательной укладки
• Удержание: Стабильное механическое удержание и заданные зазоры
• Электрическая изоляция: Обеспечивает изоляцию между компонентами и корпусом
• Материал: PA66
• Класс горючести: UL94 V-2 / UL94 V-0 (в зависимости от варианта)
• Цвета: Natural, Red
• Типы: Тип 1 (сквозной), Тип 2 (сквозной с зенковкой)
• Совместимость с винтами: Типично M3; некоторые варианты M3.5 или M4
• Единицы: миллиметры
• Соответствие: RoHS
