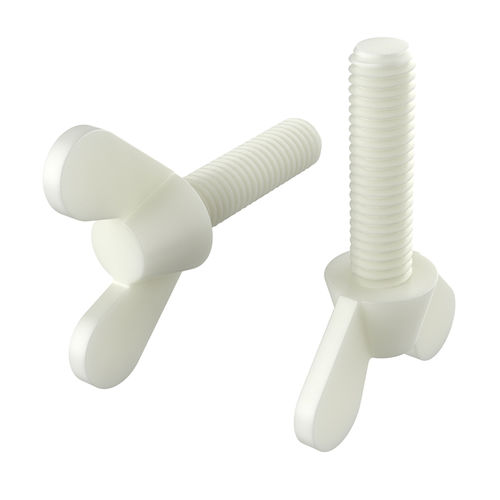

Рифленый винт из полиамида MTOP

нейлоновыйиз термопластикахимически стойкий

Описание
Винты, изготовленные из PA66 и PA66GF30 — технических термопластов, обеспечивающих высокую механическую прочность, подходящую тепловую стабильность и химическую стойкость. Представляют собой лёгкую, изолирующую альтернативу металлическим барашковым винтам для широкого круга промышленных применений.

Основные свойства

• Тепловые: PA66 для непрерывного использования до 100 °C; PA66GF30 до 120 °C
• Механические: высокая прочность; повышенная жёсткость у варианта с стекловолокном (PA66GF30); хорошая размерная стабильность
• Химические: стойкость к маслам, смазкам, углеводородам и распространённым растворителям

Преимущества перед металлическими винтами

• Меньший вес при сохранении эффективности крепления
• Устойчивы к коррозии в агрессивных средах
• Электрически и термически изолирующие; немагнитные и непроводящие
• Без искрообразования, подходят для чувствительных узлов
• Гашение вибраций и снижение шума
• Снижение объёма обслуживания в жёстких условиях эксплуатации

Области применения
Подходят для электротехнических и электронных узлов, автомобильных компонентов, строительного и климатического оборудования, а также для общепромышленного применения, где требуются изоляция, коррозионная стойкость или снижение веса.

Дополнительная информация
Чертежи: PDF доступны (2D-чертежи). UL94: V2. IP: не указано. RoHS: соответствует. Размеры указаны в миллиметрах. Возможно изготовление в цветах RAL и окрашивание по запросу. Доступно видео продукта.

Таблица обозначений
Reference | Metric Thread (M) | L | D | H | B | A | Similar DIN
03100302100 | M8 | 5,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302101 | M8 | 6,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302102 | M8 | 7,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302103 | M8 | 8,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302104 | M8 | 9,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302105 | M8 | 10,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302106 | M8 | 11,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302107 | M8 | 12,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302108 | M8 | 15,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302109 | M8 | 16,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302110 | M8 | 17,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302111 | M8 | 18,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302112 | M8 | 20,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302113 | M8 | 23,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302114 | M8 | 25,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302115 | M8 | 26,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302116 | M8 | 30,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302117 | M8 | 35,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302118 | M8 | 40,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302119 | M8 | 45,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302120 | M8 | 50,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302121 | M8 | 60,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302122 | M8 | 65,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302123 | M8 | 70,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302124 | M8 | 80,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316
03100302125 | M10 | 40,00 | 14,50 | 10,00 | 19,00 | 35,00 | DIN 316

Технические характеристики

• Модель: MTOP
• Производитель: ISC Plastic Parts
• Материалы: PA66 и PA66GF30 (вариант со стекловолокном)
• Температура непрерывной эксплуатации: PA66 до 100 °C; PA66GF30 до 120 °C
• Химическая стойкость: масла, смазки, углеводороды и распространённые растворители
• Механические свойства: высокая прочность; повышенная жёсткость у усиленной версии
• Пожарная классификация: UL94 V2
• RoHS: соответствует
• IP: не указано
• Единицы измерения: миллиметры
• Доступные резьбы и длины: см. таблицу (несколько длин для M8; одна ссылка для M10)
• Аналогичная норма: DIN 316
• Варианты цвета: цвета RAL и окрашивание по запросу
• Изоляционные свойства: электрическая и тепловая изоляция; немагнитные; непроводящие; без искр
• Производитель: ISC Plastic Parts
