Натяг для печатной платы MSCIA

штабелируемыйдля автомобилестроения

Описание продукта

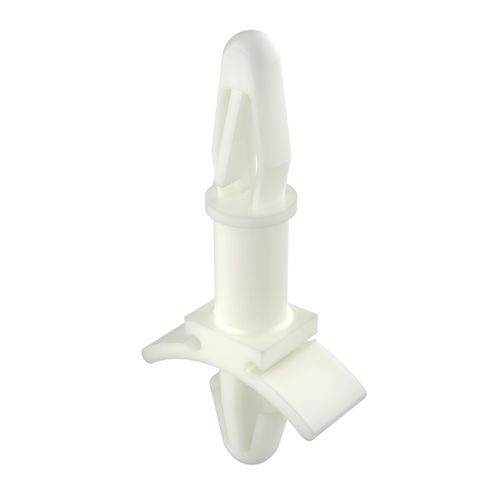

Защёлкивающийся дистанционный стоечный элемент для печатных плат, предназначенный для соединения нижнего шасси с верхней печатной платой без винтов. MSCIA обеспечивает многократное механическое соединение в предварительно просверленных или пробитых отверстиях, позволяя быстро собирать изделия и укладывать платы в несколько уровней.

Опции

• Окрашенные варианты доступны по запросу

Сертификация / Соответствие
UL94: V2
RoHS: Да
IP: Не указано

Размеры
Размеры и измерения указаны в: миллиметрах (мм)

Мультимедиа
Доступно видео продукта (MP4 на странице).

Таблица вариантов (фрагмент)
Reference | L | Hole size Anchor 1 | Panel thickness Anchor 1 | Hole size Anchor 2 | Panel thickness Anchor 2 | Type
00100901051 | 2,90 | 4,00 | 1,57 | 4,75 | 0,75 to 1,98 | 1
01301400800 | 3,20 | 3,18 | 1,57 | 3,18 | 0,79 to 1,98 | 1
00100900078 | 4,75 | 3,20 | 1,57 | 3,20 | 1,57 | 1
00100901052 | 4,75 | 4,00 | 1,57 | 4,75 | 0,75 to 1,98 | 1
01301400801 | 4,80 | 3,18 | 1,57 | 3,18 | 0,79 to 1,98 | 1
01301400806 | 4,80 | 4,00 | 1,57 | 4,75 | 0,20 to 1,40 | 1
01301400802 | 4,80 | 4,00 | 1,57 | 4,75 | 0,79 to 1,98 | 1
01301400803 | 4,80 | 4,00 | 1,57 | 4,75 | 0,79 to 1,98 | 2
01301400807 | 4,80 | 4,00 | 1,57 | 4,75 | 1,98 to 3,56 | 1
01301400805 | 4,80 | 4,00 | 2,36 | 4,75 | 0,79 to 1,98 | 1
01301400804 | 4,80 | 4,00 | 2,36 | 4,75 | 1,98 to 3,56 | 1
00100900052 | 5,50 | 4,00 | 1,57 | 4,75 | 0,75 to 1,98 | 2

Технические характеристики / спецификации

• Семейство / модель: MSCIA
• Функция: защёлкивающийся дистанционер для соединения нижнего шасси и верхней платы без винтов
• Материал / огнестойкость: UL94 = V2 (как указано)
• RoHS: Соответствует
• IP-рейтинг: Не указано
• Единицы: размеры и измерения в миллиметрах
• Доступные опции: окрашенные варианты по запросу
• Мультимедиа: видео продукта доступно (MP4 на странице)
• Варианты: несколько артикулов с различными L, размерами отверстий анкеров и диапазонами толщины панелей (фрагмент выше)
