Обзор продукта- 7-й поколения Intel® Core™ 3,5" SBC
- 1 DDR4 SODIMM до 16 ГБ
- Три независимых дисплея: VGA + LVDS + DP++
- Богатый ввод/вывод: 2 Intel GbE, 4 USB 3.0, 2 USB 2.0, 1 M.2
Особенности- Защита от электростатического разряда: Воздушный зазор ±15 кВ
- Широкое напряжение: 9~36 В DC-in
- Безвентиляторная конструкция
- 4K2K дисплей
- Тройной независимый дисплей
Сертификация- RoHS сертификация
- CE сертификация
- FCC сертификация
Теги- #IoT
- #Intel
- #Mini PCIe
- #Fanless Design
- #4K2K Дисплей
- #Windows
- #Linux
- #VGA
- #DP
- #DDR4
- #RoHS Certification
- #CE Certification
- #FCC Certification

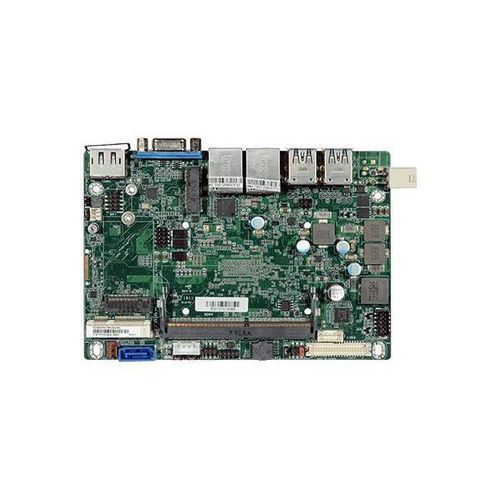

Подробное описание- DFI предоставляет 3,5" SBC материнскую плату, поддерживающую процессоры 7-го поколения Intel® Core™ и разработанную для поддержки различных интерфейсов, включая 1 DDR4 память, 1 x M.2, 1 Mini PCIe, 1 VGA, 1 LVDS, 1 DP++ и другие для использования в различных приложениях промышленного класса.
Система
Процессор: Процессоры Intel® Core™ 7-го поколения, BGA 1356
Процессор Intel® Core™ i7-7600U, двухъядерный, 4M кэш, 2,8 ГГц (3,9 ГГц), 15 Вт
Процессор Intel® Core™ i5-7300U, двухъядерный, 3M Cache, 2,6 ГГц (3,5 ГГц), 15 Вт
Процессор Intel® Core™ i3-7100U, двухъядерный, 3M Cache, 2,4 ГГц, 15 Вт
Процессор Intel® Celeron® 3965U, двухъядерный, 2M Cache, 2,2 ГГц, 15 Вт
Память: Один 260-контактный модуль SODIMM до 16 ГБ, одноканальная DDR4 1866/2133 МГц
BIOS: Insyde SPI 128Mbit
Графика
Контроллер: Intel® HD Graphics GT Series
Функции: OpenGL 5.0, DirectX 12, OpenCL 2.1; HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9; HW Encode: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Дисплей: 1 x VGA, 1 x LVDS/eDP, 1 x DP++
VGA: разрешение до 1920x1200 @ 60 Гц
LVDS: двухканальный 48-битный, разрешение до 1920x1200 @ 60 Гц
DP++: разрешение до 4096x2304 @ 60 Гц
Тройные дисплеи: VGA + LVDS + DP++
Расширение
Интерфейс: 1 x полноразмерный Mini PCIe (PCIe/USB2.0/USB3.1 Gen1 (опция)) со слотом SIM (опция), 1 x M.2 B ключ 2242 (PCIe Gen3/USB2.0/SATA3.0), 1 x M.2 E ключ 2230 (PCIe/USB2.0)
Аудио
Аудиокодек: Realtek ALC888S
Ethernet
Процессоры Core™: 1 x Intel® I210AT PCIe (10/100/1000 Мбит/с) или 1 x Intel® I210IT PCIe (10/100/1000 Мбит/с), 1 x Intel® I219LM PCIe с iAMT11.6 (10/100/1000 Мбит/с)
Процессор Celeron®: 1 x Intel® I210AT PCIe (10/100/1000 Мбит/с) или 1 x Intel® I210IT PCIe (10/100/1000 Мбит/с), 1 x Intel® I219V PCIe с iAMT11.6 (10/100/1000 Мбит/с)
Задние входы/выходы
Ethernet: 2 x GbE (RJ-45)
USB: 4 x USB 3.0
Дисплей: 1 x VGA, 1 x DP++
Внутренние входы/выходы
Последовательный: 1 x RS-232/422/485 (шаг 2,0 мм)
USB: 2 x USB 2.0 (шаг 2,0 мм)
Дисплей: 1 x LVDS разъем ЖК-панели, 1 x питание ЖК-дисплея/инвертора
Аудио: 1 x Аудио (линейный выход/микрофон)
SATA: 1 x SATA 3.0 (до 6 Гбит/с), 1 x SATA Power
DIO: 1 x 8-битный DIO
SMBus: 1 x SMBus
Ватчдог-таймер
Выход и интервал: Сброс системы, программируется программно от 1 до 255 секунд
Безопасность
TPM: fTPM 2.0
Питание
Тип: Широкий диапазон 9~36 В постоянного тока
Разъем: Прямоугольный разъем (4-контактный), DC Jack (поставляется по запросу), Разъем вертикального типа (4-контактный) (поставляется по запросу)
Потребление: В режиме простоя: i7-7600U: 12 В @ 0,43 А (5,16 Вт), Максимально: i7-7600U: 12 В @ 3,16 А (37,92 Вт)
Батарейка RTC: Монетный элемент CR2032
Поддержка ОС
Microsoft: Windows 10 IoT Enterprise 64-bit
Linux: Linux
Окружающая среда
Температура: Рабочая: 0 - 60°C (опт. -20 - 70°C), хранение: -40 - 85°C
Влажность: Эксплуатация: от 5 до 90% относительной влажности, Хранение: от 5 до 90 % относительной влажности
Наработка на отказ: 606 151 час при 25°C; 394 265 часов при 45°C; 267 894 часа при 60°C
Механизм
Размеры: 3.форм-фактор 5" SBC, 146 мм (5,75") x 102 мм (4,02")
Высота: PCB: 1,6 мм, верхняя сторона: 16,3 мм, нижняя сторона: 4,0 мм
Стандарты и сертификаты
Сертификаты: CE, FCC, RoHS
Комплект поставки
1 плата KU553, 1 кабель COM-порта (длина: 300 мм) 332-753040-000G, 1 кабель данных Serial ATA (длина: 500 мм) 332-553001-205G, 1 кабель питания Serial ATA (длина: 250 мм) A81-004041-016G, 1 радиатор A71-011080-010G (высота: 26 мм) или A71-011081-010G (высота: 31 мм)
Страна происхождения
Тайвань
Информация для заказа
KU553-BN-7600U: Безвентиляторный, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36 В (правый угол), от 0 до 60°C
KU553-BN-7300U: Безвентиляторный, Intel® Core™ i5-7300U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36В (прямой угол), от 0 до 60°C
KU553-BN-7100U: Безвентиляторный, Intel® Core™ i3-7100U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36В (прямой угол), от 0 до 60°C
KU553-BN-3965U: Безвентиляторный, Intel® Celeron® 3965U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36В (прямой угол), от 0 до 60°C
KU553-EN-7600U: Безвентиляторный, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36В (прямой угол), от -20 до 70°C
Дополнительные элементы
Кабель для порта USB (A81-001032-016G, длина: 200 мм), Адаптер питания (671-106012-000G, 60 Вт, 12 В), Кабель для подключения 4 контактов к разъему DC (A81-004051-016G), Теплораспределитель (A71-011078-000G, высота: 11 мм), Аудиокабель (A81-022007-016G, длина: 160 мм)
Характеристики / Технические характеристики- Форм-фактор: 3.5" SBC
- Процессор: Intel® Core™ 7-го поколения (i7-7600U, i5-7300U, i3-7100U) или Intel® Celeron® 3965U
- Память: 1 DDR4 SODIMM до 16 ГБ
- Дисплей: VGA, LVDS/eDP, DP++ (до 3 независимых дисплеев)
- Ethernet: 2 x GbE (RJ-45)
- USB: 4 x USB 3.0, 2 x USB 2.0
- Expansion: 1 x Mini PCIe, 2 x M.2
- Audio: Realtek ALC888S
- Питание: Широкий диапазон 9~36 В постоянного тока
- Рабочая температура: 0 - 60°C (опция -20 - 70°C)
- Сертификаты: CE, FCC, RoHS
- Страна происхождения: Тайвань
