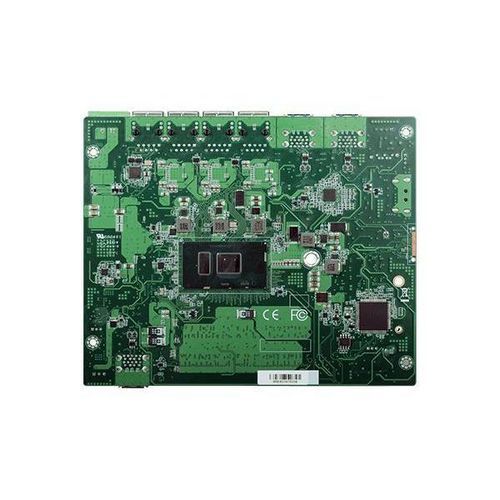

Одноплатный компьютер 4" SU256-SCM

6th Gen Intel® Core™Intel® Core™ i7-7600USATA3

Обзор продукта

• 6-е поколение Intel® Core™ 4" SBC
• Двухканальная DDR4 2400MHz до 8GB
• Одиночный дисплей: разрешение HDMI до 4096x2304 @ 60Hz
• Множественное расширение: 1 mini PCIe
• Богатый I/O: 4 Intel GbE, 6 USB 3.0

Особенности

• Защита COM ESD: воздушный зазор ±15kv
• Широкий температурный диапазон: -20~70°C
• Безвентиляторный дизайн
• 4K2K дисплей
• HDMI дисплей

Сертификаты

• Сертификация RoHS
• Сертификация CE
• Сертификация FCC

Системные характеристики
Процессор
Процессоры Intel® Core™ 6-го поколения, BGA 1356 (Skylake-U*)
Процессор Intel® Core™ i7-6600U, Dual Core, 4M Cache, 2.6GHz (3.4GHz), 15W
Процессор Intel® Core™ i5-6300U, Dual Core, 3M Cache, 2.4GHz (3.0GHz), 15W
Процессор Intel® Core™ i3-6100U, Dual Core, 3M Cache, 2.3GHz, 15W
Процессор Intel® Core™ i7-7600U, Dual Core, 4M Cache, 2.8 GHz(3.9 GHz), 15W
Память
2 x 260-pin SO-DIMM до 8GB (1R*8)
Двухканальная DDR4 2400MHz
BIOS
Insyde SPI 128Mbit

Графика
Контроллер
Intel® HD Graphics GT Series
Функции
OpenGL 5.0, DirectX 12, OpenCL 2.1
Аппаратное декодирование: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
Аппаратное кодирование: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Дисплей
1 x HDMI

Расширение
SSD
Поддержка до 1 x Flash Module mSATA SATA 3.0
Интерфейс
1 x Full-size Mini PCIe

Ethernet
Контроллер
3 x Intel® I210IT PCIe (10/100/1000Mbps)
1 x Intel® I219LM PCIe с iAMT9.5 (10/100/1000Mbps) (только Core i7/i5 поддерживает iAMT)

Передний I/O
USB
2 x USB 3.0

Задний I/O
Ethernet
4 x GbE (RJ-45)
USB
4 x USB 3.0

Внутренний I/O
Дисплей
1 x HDMI
SATA
1 x SATA 3.0
LPC
1 x LPC
SMBus
1 x SMBus

Таймер сторожевого таймера
Выход & Интервал
Сброс системы, программируемый через программное обеспечение от 1 до 255 секунд

Безопасность
TPM
TPM 2.0 (опция)

Питание
Тип
Широкий диапазон 15~36V
Разъем
Клеммный блок
Потребление
Типичное: 6600U:19V @ 0.33A (6.27Watt)
Максимальное: 6600U:19V @ 2.01A (38.19Watt)
Батарея RTC
CR2032 монетная ячейка

Поддержка ОС
Microsoft
Windows 7 (32/64-bit)
Windows 8.1 (64-bit)
Windows 10 WES 7
WE8S
CentOS 7 (1804)

Окружающая среда
Температура
Рабочая: -20 до 70°C
Хранение: -40 до 85°C
Влажность
Рабочая: 5 до 90% RH
Хранение: 5 до 90% RH
MTBF
273,084 ч @ 25°C; 234,185 ч @ 45°C ; 196,965 ч @ 60°C ; 170,277 ч @ 70°C
Модель расчета: Telcordia Issue 4
Окружающая среда: GB, GC - Земля Бенин, Контролируемая

Механизм
Размеры
Форм-фактор 4" SBC
165mm x 135mm
Высота
PCB: 1.6mm Верхняя сторона: 16.5mm, Нижняя сторона: 4mm

Стандарты и Сертификаты
Сертификаты
CE, FCC, RoHS

Упаковочный лист
Упаковочный лист
1 плата SU256-SCM
1 радиатор (28.4mm) A71-008158-000G

Страна происхождения
Страна происхождения
Тайвань

Информация для заказа
Название модели: SU256-SCM
Номер детали: 770-SU2561-000G
Описание: Безвентиляторный, Intel® Core™ i7-7600U, 1 HDMI, TPM2.0, 4 LAN, 6 USB 3.0, 15~36V, -20 до 70°C

Технические характеристики / Особенности

• 6-е поколение Intel® Core™ 4" SBC
• Двухканальная DDR4 2400MHz до 8GB
• Одиночный дисплей: разрешение HDMI до 4096x2304 @ 60Hz
• Множественное расширение: 1 mini PCIe
• Богатый I/O: 4 Intel GbE, 6 USB 3.0
• Защита COM ESD: воздушный зазор ±15kv
• Широкий температурный диапазон: -20~70°C
• Безвентиляторный дизайн
• 4K2K дисплей
• HDMI дисплей
• Сертификаты RoHS, CE, FCC
• Размеры: 165mm x 135mm
• Рабочая температура: -20 до 70°C
• Питание: Широкий диапазон 15~36V
