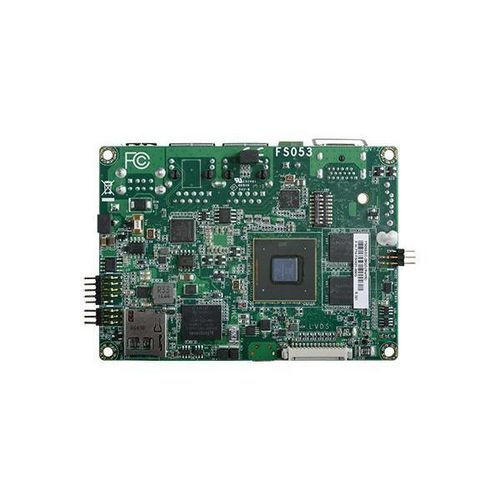

Материнская плата Pico-ITX / 2,5 дюйма FS053

NXP i.MX6Intel®DDR3L DRAM

Обзор продукта

• Процессор NXP i.MX6 2,5" Pico-ITX
• Расширение: 1 Mini PCIe, 1 SD
• Основная память DDR3L SDRAM, до 4 ГБ
• Два независимых дисплея: HDMI + LVDS
• Богатые входы/выходы: 2 GbE, 2 COM, 4 USB 2.0

Статус

• Запущен

Особенности

• COM ESD Protection: Воздушный зазор ±15 кВ
• Вид температуры: -20~70°C
• Напряжение: 9~36 В DC-in
• Дисплей: HDMI
• Mini PCIe

Сертификация

• RoHS-сертификация
• CE-сертификация
• FCC-сертификация

Спецификации Система Процессор: NXP i.MX6 Cortex-A9 Dual Lite, 1,0 ГГц NXP i.MX6 Cortex-A9 Quad, 1.0 ГГц Память: 1GB/2GB SDRAM Memory Down (по умолчанию), 4GB (доступно по запросу) Одноканальная DDR3L 1600MHz/1866MHz BIOS: 4MB NOR Flash Графика Дисплей: 1 x HDMI, 1 x LVDS HDMI: разрешение до 1920x1080 @ 60 Гц LVDS: одноканальный, разрешение до 1366x768 @ 60 Гц Одиночные/двойные дисплеи: Yocto: HDMI или LVDS (по умолчанию), Android: HDMI + LVDS (по запросу) Расширение Интерфейс: 1 x полноразмерный Mini PCIe (PCIe/USB) Ethernet Контроллер: 1 x ATHEROS AR8033 Ethernet (10/100/1000 Мбит/с), 1 x LAN7500 Ethernet (10/100/1000 Мбит/с) Задние входы/выходы Ethernet: 2 x GbE (RJ-45) Последовательный: 1 x RS-485 (2-проводной) USB: 2 x USB 2.0, 1 x порт USB 2.0 OTG Дисплей: 1 x HDMI Вход/выход eMMC: поддерживает встроенную память eMMC объемом 8, 16 и 32 ГБ Внутренние входы/выходы Последовательный: 1 x RS-232/422/485 (8-проводной) USB: 1 x USB 2.0 Дисплей: 1 x LVDS Разъем для ЖК-панели SATA: 1 x SATA 2.0 (до 3 Гбит/с) (только для процессоров Quad) DIO: 1 x 8-битный DIO SD: 1 x слот Micro SD Ватчдог-таймер Выход и интервал: Сброс системы, программируется программно от 1 до 255 секунд Питание Тип: 9~36 В ПОСТОЯННОГО ТОКА Разъем: Клеммный блок (2-контактный) Потребление: Типичное: 12В @ 0,355А (4,26Вт), Максимальное: 12В @ 0,631А (7,58Вт) Поддержка ОС Yocto (1.8, по умолчанию предустановлена на eMMC), Android (5.1.1) Окружающая среда Температура: Эксплуатация: от -20 до 70°C/0-60°C, Хранение: от -40 до 85°C Влажность: Эксплуатация: от 5 до 95% относительной влажности, Хранение: от 5 до 95% относительной влажности Наработка на отказ: 486 335 часов при 25°C; 342 613 часов при 45°C; 237 430 часов при 60°C Механизм Размеры: 2.5" форм-фактор Pico-ITX 100 мм (3,94") x 72 мм (2,83") Высота: PCB: 1,6 мм Верхняя сторона: 16,15 мм, Нижняя сторона: 4 мм Стандарты и сертификаты Сертификаты: CE, FCC, RoHS Упаковочный лист 1 плата FS053 1 Клеммная колодка для RS485 342-361021-000 1 Распределитель тепла (высота: 11 мм) A71-808303-000G Примечание: Пожалуйста, выберите "Страница продукта FS053 > Кнопка загрузки", чтобы загрузить драйвер. Страна происхождения Тайвань Информация для заказа

• FS053-EC-28QD: без вентилятора, i.MX6 Quad Lite 1.0GHz, 2GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC в клеммной колодке, -20 до 70°C
• FS053-EC-18DL: без вентилятора, i.MX6 Dual Lite 1.0GHz, 1GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC в клеммной колодке, от -20 до 70°C
• FS053-BC-28QD: Безвентиляторный, i.MX6 Quad 1.0GHz, 2GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC в клеммной колодке, от 0 до 60°C
• FS053-BC-18DL: без вентилятора, i.MX6 Dual Lite 1.0GHz, 1GB DDR3L SDRAM, 8GB Emmc, 2 LAN, 2 COM, 4 USB, 9~36V DC в клеммной колодке, от 0 до 60°C

Дополнительные элементы

• Радиатор: Высота: 16,8 мм
• Комплектный кабель: Длина: 250 мм, 1х COM-порты
• Кабель порта USB 2.0: Длина: 200 мм, 1x порты USB
• Кабель питания для SATA и подсветки ЖК-дисплея: Длина: 155 мм
• Адаптер питания: 60 Вт, 12 В, DC Jack

Технические характеристики / спецификации

• Процессор: NXP i.MX6 Cortex-A9 Dual Lite/Quad, 1.0 GHz
• Память: 1GB/2GB/4GB DDR3L SDRAM
• BIOS: 4MB NOR Flash
• Дисплей: HDMI до 1920x1080 @ 60 Гц, LVDS до 1366x768 @ 60 Гц
• Разъем расширения: 1 x полноразмерный Mini PCIe (PCIe/USB)
• Ethernet: 2 x GbE (RJ-45), ATHEROS AR8033, LAN7500
• USB: 4 x USB 2.0 (2 задних, 1 OTG, 1 внутренний)
• Последовательные: 1 x RS-485 (задний), 1 x RS-232/422/485 (внутренний)
• eMMC: 8GB/16GB/32GB на борту
• SATA: 1 x SATA 2.0 (только для процессоров Quad)
• DIO: 1 x 8-bit DIO
• SD: 1 x Micro SD Slot
• Питание: 9~36V DC, блок клемм (2-pin), Typical: 4.26 Вт, Макс: 7,58 Вт
• ОС: Yocto (1.8), Android (5.1.1)
• Рабочая температура: от -20 до 70°C/0 до 60°C
• Размеры: 100 мм x 72 мм (2,5" Pico-ITX)
• Сертификаты: CE, FCC, RoHS
