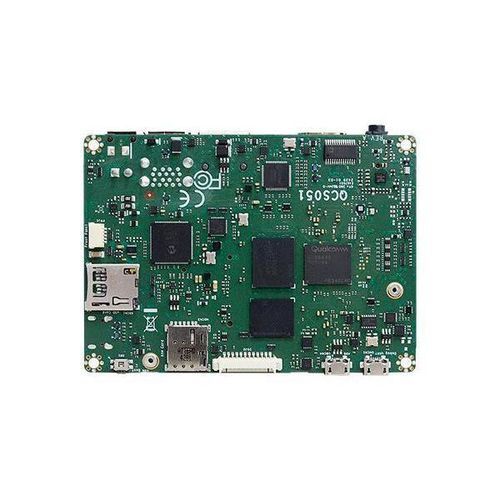

Материнская плата Pico-ITX / 2,5 дюйма QCS051

Qualcomm® QCM6490Qualcomm® QCS5430Intel®

Обзор продукта

• Платформа высокого уровня Qualcomm QCS6490
• Нацеленность на AMR, приложения для коробочных ПК
• Тонкая концепция клиента и прочная конструкция
• 2 расширения M.2: 1 M.2 E ключ 2230, 1 M.2 B ключ 3052

Особенности

• Безвентиляторный дизайн
• Дисплей: 1 x HDMI Type A, без аудио. поддержка 1080P в Linux
• М.2 расширения: 1 x M.2 B ключ 3052 (USB 3.1/Opt. USB 2.0), 1 x M.2 E ключ 2230 (PCIe x1)
• Надежная защита для промышленных условий
• Память LPDDR5x до 8 ГБ
• Готовность приложенияAMR (Autonomous Mobile Robot)

Сертификация

• RoHS-сертификация
• CE-сертификация
• FCC-сертификация
• UKCA-сертификация

Детали продукта

• QCS051 - это надежный и эффективный 2,5" SBC, подходящий для промышленных приложений и приложений искусственного интеллекта. Работающий на базе SoC Qualcomm® QCS6490, этот одноплатный компьютер включает 8 ядер, которые могут развивать частоту до 2,7 ГГц. Такая производительность гарантирует непрерывное взаимодействие с устройством даже в самых сложных промышленных условиях. QCS051 - один из самых мощных SBC благодаря встроенному в QCS6490 движку искусственного интеллекта, достигающему впечатляющих 12 TOPS. Это делает его идеальным вариантом для приложений, требующих от минимальных до расширенных возможностей обучения с функцией искусственного интеллекта, что делает его высокоэффективным в различных ситуациях. Кроме того, встроенный графический процессор Qualcomm® Adreno™ 643L оттачивает и совершенствует графические запросы для поддержки визуально зависимых приложений.
• QCS051 объединяет мощные модули памяти LPDDR5x, поддерживающие объем до 8 ГБ. Это позволяет ему работать со скоростью 7500 МТ/с и значительно улучшенными характеристиками сигналов TX/RX, в результате чего общая пропускная способность увеличивается на 36 %. Такие характеристики значительно превосходят возможности конкурентов, которые все еще полагаются на платформу DDR4. DFI явно впереди благодаря революционной технологии памяти, интегрированной в наше решение QCS051.
• QCS051 2,5" SBC обеспечивает адаптируемую возможность подключения в ограниченном пространстве. Два слота расширения M.2 поддерживают модули E-key и B-key для беспроводной связи. Кроме того, он поддерживает 2 x MIPI-CSI для камер высокого разрешения, 1 x RS-232, 4 x USB 2.0 (UBJ1/2/4/5, 1x4P/1,25 мм), причем UBJ4 может быть преобразован в ключ M.2 B. Другие интерфейсы включают 1 x USB Type C, 1 x 8-битный DIO, 1 x слот для карт uSD3.0, 1 x CAN FD, 1 x Ext. IO (1*12P/1.25 мм), 1 x светодиод питания, 1 x системный светодиод, 1 x разъем передней панели, 1 x разъем вентилятора, 2 x USB 3.1 Gen1 Type A, 1 x Line out/Mic in audio jack, 1 x HDMI 1.4, 1 x Micro USB debug UART и 1 x GbE (RJ-45).
• Благодаря SoC Qualcomm QCS6490, этот 2,5" SBC отлично работает в ограниченном пространстве и сложных условиях. Он оснащен гибкими возможностями расширения и универсальными входами/выходами, включая возможность подключения 5G через M.2 B ключ 3052 с Nano SIM-слотом, M.2 E ключ 2230 с совместимостью с модулем Wi-Fi6E. Также имеется опция высокоскоростной проводной сети GbE для прочных сред, требующих производительности ИИ в широком диапазоне температур от -25°C до 75°C. Он даже поддерживает такие ОС, как Ubuntu, Android и Windows.

Технические характеристики

• Процессор: QCS6490: Qualcomm® Kryo™ 670, 8 ядер, до 2,7 ГГц, 12 TOPS (INT8); QCS5430 (FP1): Qualcomm® Kryo™ 670, 6 ядер, до 2,1 ГГц, 3,5 TOPS (INT8)
• Память: LPDDR5x, 4/8 ГБ
• Графика: Qualcomm® Adreno™ 643L GPU; OpenGL ES 3.2
• Дисплей: 1 x HDMI Type A, без звука. поддержка 1080P в Linux; одиночный дисплей: HDMI
• Хранилище: Поддержка UFS 3.1, по умолчанию 128 ГБ
• Расширение: 1 x M.2 B ключ 3052 (USB 3.1/Opt. USB 2.0), 1 x Nano SIM слот, 1 x M.2 E key 2230 (PCIe x1)
• Аудио: аудиокодек WCD9385
• Ethernet: AX88179A USB3 to GbE controller; 1 x GbE (RJ-45)
• Задние входы/выходы: 2 x USB 3.1 Gen1 Type A, 1 x HDMI 1.4, 1 x Line out/Mic in audio jack, 1 x Micro USB debug UART
• Внутренние входы/выходы: 1 x RS-232 (COM1), 3 x USB 2.0, 1 x USB Type C (только для загрузки), 1 x 8-битный DIO, 1 x карта uSD3.0, 1 x CAN FD, 1 x Ext. IO, 1 x светодиод питания, 1 x системный светодиод, 1 x передняя панель, 1 x разъем для вентилятора (по запросу), 2 x MIPI-CSI2 для 4-полосной камеры
• Питание: 5 В постоянного тока, 2-контактный разъем питания; типичный: QCS6490: 5 В @ 0,6 А (3,0 Вт); Макс: QCS6490: 5 В @ 1,45 А (7,25 Вт); Батарея RTC: CR2032 Coin Cell
• Поддержка ОС: По умолчанию: Yocto (Linux Kernel 6.6.x); По запросу: Ubuntu 20.04 (ядро Linux 5.4.x)
• Окружающая среда: Рабочая: 0°C~60°C, -25°C~75°C; Хранение: -40°C~85°C; Влажность: Рабочая: 5%~90% RH; Хранение: 5%~90% RH
• Механизм: 2.5" форм-фактор Pico-ITX; 100 мм x 72 мм; печатная плата: 1 мм; верхняя сторона: 16.44 мм; нижняя сторона: 3.45 мм
• Сертификация: CE, FCC, RoHS, UKCA
• Комплектация: 1 плата QCS051, теплораспределитель (высота: 7 мм) A71-808357-000G
• Страна происхождения: Тайвань

Информация для заказа Название модели: QCS051-BCC-4890, Part Number: 770-QCS0511-000G, Description: Qualcomm® QCS6490, LPDDR5x 4GB, 128GB UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, питание 5VDC, без вентилятора, от 0 до 60°C Название модели: QCS051-ECC-8890, Part Number: 770-QCS0511-100G, Description: Qualcomm® QCS6490, LPDDR5x 8 ГБ, 128 ГБ UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, питание 5 В постоянного тока, без вентилятора, от -25 до 75°C Название модели: QCS051-BCC-4830, Part Number: 770-QCS0511-300G, Description: Qualcomm® QCS5430, LPDDR5x 4 ГБ, 128 ГБ UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, питание 5 В постоянного тока, без вентилятора, от 0 до 60°C Дополнительные элементы

• Теплоотвод для температуры от 0 до 60°C/от 25 до 75°C, номер детали: A71-008191-010G, Высота: 17.1 мм
• Кабель для порта USB 2.0, Номер детали: A81-001188-018G, Длина: 100 мм
• Кабель для порта COM, Номер детали: A81-015121-018G, Длина: 200 мм
• Кабель шины CAN, Номер детали: A81-015122-018G, длина: 150 мм
• 2-полюсный кабель питания к разъему DC Jack, номер детали: A81-004381-018G, Длина: 150 мм
• Кабель передней панели, Номер детали: A81-006104-018G, длина: 150 мм
• Адаптер питания, артикул: 671-103002-000G, 30 Вт, 5 В, разъем DC Jack

Теги

• Edge AI Computing
• M.2
• LPDDR5x
• Qualcomm® QCS6490
• AI
• Qualcomm®
• SIM-слот
• CAN-Bus
• Безвентиляторный дизайн
• Компактный размер
• Linux
• RoHS Certification
• CE Certification
• FCC Certification
• AMR
• UKCA Certification

Технические характеристики / спецификации

• Процессор: Qualcomm® QCS6490 / QCS5430
• Память: LPDDR5x, 4/8 ГБ
• Хранилище: UFS 3.1, по умолчанию 128 ГБ
• Дисплей: 1 x HDMI Type A, поддержка 1080P в Linux
• Разъем расширения: 1 x M.2 B ключ 3052, 1 x M.2 E ключ 2230, 1 x Nano SIM слот
• Ethernet: 1 x GbE (RJ-45)
• USB: 2 x USB 3.1 Gen1 Type A, 3 x USB 2.0, 1 x USB Type C, 1 x Micro USB debug UART
• Последовательные: 1 x RS-232 (COM1)
• Аудио: 1 x Line out/Mic in audio jack, Audio codec WCD9385
• Камера: 2 x MIPI-CSI2 для 4-х полосной камеры
• Питание: 5VDC, 2 pin Power Jack, RTC Battery: CR2032 Coin Cell
• Рабочая температура: 0°C~60°C, -25°C~75°C
• Температура хранения: -40°C~85°C
• Влажность: 5%~90% относительной влажности
• Размеры: 100 мм x 72 мм (форм-фактор 2,5" Pico-ITX)
• Сертификаты: CE, FCC, RoHS, UKCA
• Страна происхождения: Тайвань
