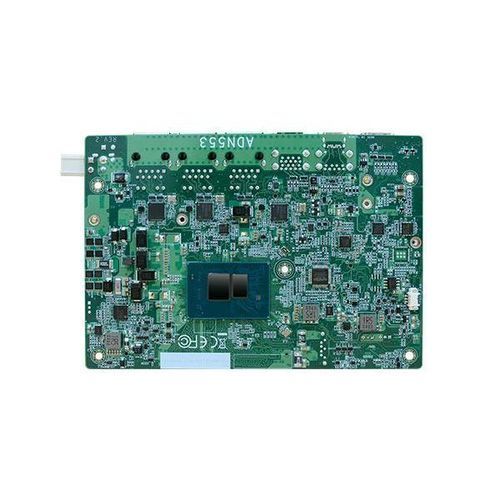

Одноплатный компьютер 3,5" ADN553

Intel® Core™ i3-N305Intel Atom® x7425EIntel® Processor N97

Обзор продукта

• Процессоры Intel® Atom® Alder Lake-N 3,5" SBC
• 1 DDR5 SO-DIMM
• 4K High Resolution: Поддержка разрешения 4K/2K
• Тройной дисплей: 1 HDMI, 1 Type-C DP Alt. Mode, 1 LVDS/eDP
• Богатые возможности подключения входов/выходов: 3 2.5GbE LAN, 4 USB 3.2, 2 USB 2.0, 1 SATA
• Многочисленные расширения: 1 M.2 M Key, 1 M.2 B Key, 1 M.2 E Key

Особенности

• 4K2K дисплей
• Многократное расширение
• Тройной независимый дисплей
• DDR5 память
• Богатый ввод/вывод

Сертификация

• RoHS-сертификация
• CE-сертификация
• FCC-сертификация
• KC-сертификация
• UKCA-сертификация

Технические характеристики Система Процессор: Процессоры Intel® Atom® Alder Lake-N, TDP до 15 Вт. Встраиваемые: Intel Atom® x7425E (4 ядра, 6M Cache, до 3,40 ГГц, 12 Вт), x7213E (2 ядра, 6M Cache, до 3,20 ГГц, 10 Вт), x7211E (2 ядра, 6M Cache, до 3,20 ГГц, 6 Вт). ПК-клиент: Intel® Core™ i3-N305 (8 ядер, 6M Cache, до 3,80 ГГц, 15 Вт), Intel® Processor N200 (4 ядра, 6M Cache, до 3,70 ГГц, 6 Вт), N97 (4 ядра, 6M Cache, до 3,60 ГГц, 12 Вт), N50 (2 ядра, 6M Cache, до 3,40 ГГц, 6 Вт). Память: Один 262-контактный модуль SODIMM объемом до 16 ГБ, одноканальная DDR5 4800 МГц BIOS: AMI SPI 256Mbit Графика Контроллер: Intel® UHD Graphics Функции: OpenGL 4.6, Direct X 12.1, OpenCL 3.0; HW Decode: HEVC, VP9, AV1, AVC; HW Encode: HEVC, VP9, AVC Дисплей: 1 x HDMI, 1 x Type-C DP Alt. Mode, 1 x LVDS/eDP. HDMI: до 4096x2160@24 Гц; DP: до 3840x2160@60 Гц; LVDS: двухканальный 24-битный, до 1920x1200@60 Гц; eDP: до 4096x2160@60 Гц Тройные дисплеи: HDMI + Type-C DP Alt. Mode + LVDS/eDP Расширение Интерфейс: 1 x M.2 M ключ 2280/2242 (PCIe Gen3 x1/SATA3.0), 1 x M.2 B ключ 3052/3042 (USB3.0/USB2.0, опционально PCIe x1), 1 x SIM слот для 4G/5G, 1 x M.2 E ключ 2230 (USB/PCIe x1, поддержка CNVi) Аудио Аудио кодек: Realtek ALC888S Ethernet Контроллер: 3 x Intel® I226V (10/100/1000/2500 Мбит/с). Опция LAN3 с M.2 3052 PCIe x1. Задние входы/выходы Ethernet: 3 x 2,5GbE (RJ-45) USB: 4 x USB 3.2 Дисплей: 1 x HDMI, 1 x Type-C DP Alt. Режим Внутренние входы/выходы Последовательный: 1 x RS-232/422/485 (шаг 2,0 мм) USB: 2 x USB 2.0 (шаг 2,0 мм) Дисплей: 1 x разъем LVDS для ЖК-панели и 1 x разъем питания ЖК-дисплея/инвертора или 1 x разъем eDP Аудио: 1 x Аудио (линейный выход/микрофон) SATA: 1 x SATA 3.0 (до 6 Гбит/с), 1 x SATA Power DIO: 1 x 8-битный DIO Сторожевой таймер Выход и интервал: Сброс системы, программируется программно от 1 до 255 секунд Безопасность TPM: dTPM2.0 Питание Тип: Широкий диапазон 9~36 В постоянного тока Разъемы: Прямоугольный разъем (4-контактный), DC-входной разъем (поставляется по запросу), разъем вертикального типа (4-контактный) (поставляется по запросу) Потребление: Типичное: i3-N305, 19 В @ 0,45 А (8,55 Вт); Максимальное: i3-N305, 19 В @ 2,7 А (51,3 Вт) Батарейка RTC: Монетный элемент CR2032 Поддержка ОС Поддержка ОС (только UEFI): Windows 10 IoT Enterprise (64-бит), Windows 11, Linux Окружающая среда Температура: Эксплуатация: от -5 до 65°C; Хранение: от -40 до 85°C Влажность: Эксплуатация: от 5 до 90% относительной влажности; Хранение: от 5 до 90% относительной влажности Наработка на отказ: 593 096 часов при 25°C; 398 330 часов при 45°C; 276 293 часа при 60°C. Модель расчета: Telcordia Issue 4. Окружающая среда: GB, GC - наземная благоприятная, контролируемая Механизм Размеры: 3.форм-фактор 5" SBC, 146 мм (5,75") x 102 мм (4,02") Высота: PCB: 1,6 мм; верхняя сторона: 15,0 мм; нижняя сторона: 4,0 мм Стандарты и сертификаты Сертификаты: CE, FCC Class B, RoHS, UKCA, KC Список упаковки - 1 плата ADN553 - 1 кабель COM-порта (длина: 250 мм, 1x COM-порт), A81-015115-018G - 1 Кабель SATA DATA/Power (длина: 300 мм), A81-002144-018G - 1 Радиатор (высота: 29 мм), A71-008353-020G Страна происхождения: Тайвань Информация для заказа

• ADN553-BN-x7425E: Intel Atom® x7425E, 4C, 12W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Режим + LVDS, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 В постоянного тока, без вентилятора, от -5 до 65°C
• ADN553-BN-x7211E: Intel Atom® x7211E, 2C, 6Вт. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Mode + eDP, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 В постоянного тока, без вентилятора, от -5 до 65°C
• ADN553-BN-N305: Intel® Core™ i3-N305, 8 ядер, 15 Вт. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Mode + eDP, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 В постоянного тока, без вентилятора, от -5 до 65°C
• ADN553-BN-N200: процессор Intel® N200, 4 ядра, 6 Вт. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Mode + LVDS, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 В постоянного тока, без вентилятора, от -5 до 65°C
• ADN553-BN-N97: Процессор Intel® N97, 4 ядра, 12 Вт. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Mode + eDP, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 В постоянного тока, без вентилятора, от -5 до 65°C
• ADN553-BN-N50: Intel® Processor N50, 2 ядра, 6 Вт. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Mode + eDP, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 В постоянного тока, без вентилятора, от -5 до 65°C
• ADN553-BN-x7213E: Intel Atom® x7213E, 2C, 10 Вт. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Mode + LVDS, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 В постоянного тока, без вентилятора, от -5 до 65°C

Дополнительные элементы

• Адаптер питания: 60 Вт, 12 В
• Кабель USB 2.0: Длина 200 мм, 2 порта USB
• Кабель для передней панели: Длина 250 мм
• Аудиокабель: Длина 160 мм
• Теплораспределитель: Высота 7 мм
• 4-контактный кабель питания к разъему DC: Длина 100 мм

Теги

• DDR5
• Windows 10
• 9~36V DC-in
• LVDS
• Edge AI Computing
• Intel® Atom® Alder Lake-N процессоры
• eDP
• IoT
• Windows 11
• Intel
• HMI
• 5G
• Fanless Design
• 4K2K Дисплей
• Windows
• Linux
• Многочисленные расширения
• RoHS сертификация
• CE сертификация
• FCC сертификация
• KC сертификация
• 2.5G Ethernet
• UKCA Certification

Основные технические характеристики

• Процессор: Intel® Atom® Alder Lake-N, TDP до 15 Вт
• Память: 1 x DDR5 SO-DIMM, до 16 ГБ
• Дисплей: Три дисплея (HDMI, Type-C DP Alt. Mode, LVDS/eDP), разрешение до 4K
• LAN: 3 x 2.5GbE
• USB: 4 x USB 3.2, 2 x USB 2.0
• Разъемы расширения: 1 x M.2 M Key, 1 x M.2 B Key, 1 x M.2 E Key
• Аудио: Realtek ALC888S
• Питание: вход 9~36 В постоянного тока
• Температура эксплуатации: от -5 до 65°C
• Сертификаты: CE, FCC, RoHS, UKCA, KC
