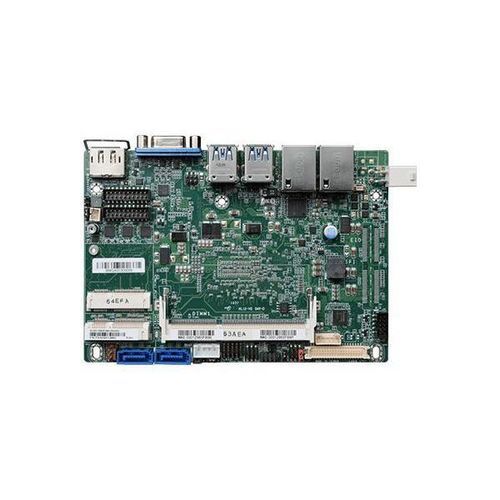

Обзор продукта- 7-й/6-й поколения Intel® Core™ 3,5" SBC
- Беспроводная связь: Mini PCIe
- Богатый ввод/вывод: 2 Intel GbE, 4 COM, 4 USB 3.1 Gen 1, 2 USB 2.0
- 1 DDR3L SODIMM до 8 ГБ
- Три независимых дисплея: VGA + LVDS + DP++
Особенности- Защита от электростатического разряда: Воздушный зазор ±15 кВ
- Широкая температура: -40~85°C
- 4K2K дисплей
- DP
- DDR3L
Сертификация- RoHS-сертификация
- CE-сертификация
- FCC-сертификация
Система
Процессор
процессоры Intel® Core™ 6-го поколения, BGA 1356
Процессор Intel® Core™ i7-6600U, двухъядерный, 4 М кэш-памяти, 2,6 ГГц (3,4 ГГц), 15 Вт
Процессор Intel® Core™ i5-6300U, двухъядерный, 3M Cache, 2,4 ГГц (3,0 ГГц), 15 Вт
Процессор Intel® Core™ i3-6100U, двухъядерный, 3M Cache, 2,3 ГГц, 15 Вт
Процессор Intel® Celeron® 3955U, двухъядерный, 2M Cache, 2,0 ГГц, 15 Вт
процессоры Intel® Core™ 7-го поколения, BGA 1356
Процессор Intel® Core™ i7-7600U, двухъядерный, 4M Cache, 2,8 ГГц (3,9 ГГц), 15 Вт
Процессор Intel® Core™ i5-7300U, двухъядерный, 3M Cache, 2,6 ГГц (3,5 ГГц), 15 Вт
Процессор Intel® Core™ i3-7100U, двухъядерный, 3M Cache, 2,4 ГГц, 15 Вт
Процессор Intel® Celeron® 3965U, двухъядерный, 2M Cache, 2,2 ГГц, 15 Вт
Память
Один 204-контактный модуль SODIMM до 8 ГБ
Одноканальная DDR3L 1600 МГц
BIOS
Insyde SPI 128Mbit
Графика
Контроллер
Intel® HD Graphics GT Series
Характеристика
OpenGL 5.0, DirectX 12, OpenCL 2.1
HW декодирование: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Дисплей
1 x VGA
1 x LVDS
1 x DP++
VGA: разрешение до 1920x1200 @ 60 Гц
LVDS: двухканальный 48-битный, разрешение до 1920x1200 @ 60 Гц
DP++: разрешение до 4096x2304 @ 60 Гц
Тройные дисплеи
VGA + LVDS + DP++
Расширение
Интерфейс
1 x полноразмерный Mini PCIe (PCIe/USB/SATA, по умолчанию SATA)
1 x Half-size Mini PCIe (PCIe/USB, PCIe по умолчанию)
1 x SIM (поддерживается полуразмерным Mini PCIe) (поставляется по запросу)
Аудио
Аудиокодек
Realtek ALC888S-VD2-GR
Ethernet
Контроллер
1 x Intel® I210AT PCIe (10/100/1000 Мбит/с)
1 x Intel® I219LM PCIe с iAMT11.0 (10/100/1000 Мбит/с) (только Core i7/i5 поддерживает iAMT)
Задний вход/выход
Ethernet
2 x GbE (RJ-45)
USB
4 x USB 3.1 Gen 1
Дисплей
1 x VGA
1 x DP++
Внутренние входы/выходы
Последовательный порт
2 x RS-232/422/485 (шаг 2,0 мм)
2 x RS-232 (шаг 2,0 мм)
USB
2 x USB 2.0 (шаг 2,0 мм)
Дисплей
1 x Разъем LVDS для ЖК-панели
1 x Питание ЖК-дисплея/инвертора
Аудио
1 x Аудио (линейный выход/микрофон)
SATA
2 x SATA 3.0 (до 6 Гбит/с)
1 x Питание SATA
DIO
1 x 8-битный интерфейс DIO
SMBus
1 x SMBus
Ватчдог-таймер
Выход и интервал
Сброс системы, программируется программно от 1 до 255 секунд
Питание
Тип
Одиночный 12В +/-10% постоянного тока
Разъем
Прямоугольный разъем (4-контактный) DC Jack (поставляется по запросу)
Разъем вертикального типа (4-контактный) (поставляется по запросу)
Потребление
Типичное: 6300U: 12 В @ 0,40 А (4,80 Вт)
Максимальное: 6300U: 12 В @ 2,08 А (24,96 Вт)
Батарея
Монетный элемент CR2032
Поддержка ОС
Microsoft
Windows 7 (/WES7) 32/64-bit
Windows 8.1 (64-бит)
Windows 10 IoT Enterprise 64-разрядная
Linux
Debian 8 (с графическим драйвером VESA)
CentOS 7 (с графическим драйвером VESA)
Linux
Окружающая среда
Температура
Рабочая: от 0 до 60°C (опт. -20-70°C)
Хранение: от -40 до 85°C
Влажность
Эксплуатация: от 5 до 90 % относительной влажности
Хранение: от 5 до 90% относительной влажности
ВРЕМЯ НАРАБОТКИ НА ОТКАЗ
SU551: 430 978 часов при 25°C; 253 129 часов при 45°C; 157 798 часов при 60°C
Механизм
Размеры
3.форм-фактор 5" SBC
146 мм (5,75") x 102 мм (4,02")
Высота
Печатная плата: 1,6 мм
Верхняя сторона: 15,5 мм
Нижняя сторона: 4,0 мм
Стандарты и сертификаты
Сертификаты
Сертификация CE
Сертификация FCC
Сертификация RoHS
Упаковочный лист
1 плата SU551
1 Кабель COM-порта (длина: 300 мм, 2 x COM-порта) A81-015020-001G
1 Кабель для передачи данных Serial ATA (длина: 500 мм) 332-553001-005G
1 Кабель для передачи данных Serial ATA (длина: 300 мм) 332-553001-205G
1 Кабель питания Serial ATA (длина: 250 мм) A81-004041-016G
1 Радиатор от 0 до 60°C (Высота: 20.85 мм) A71-011084-000G, широкотемпературный (Высота: 30.85 мм) A71-011083-000G
Страна происхождения
Тайвань
Информация для заказа
Название модели | Номер детали | Описание
SU551-NB-6300U | 770-SU5511-000G | Безвентиляторный, Intel® Core™ i5-6300U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, от 0 до 60°C
SU551-NB-3955U | 770-SU5511-100G | Безвентиляторный, Intel® Core™ 3955U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, от 0 до 60°C
SU551-NB-6100U | 770-SU5511-200G | Без вентилятора, Intel® Core™ i3-6100U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, от 0 до 60°C
SU551-NB-6600U | 770-SU5511-300G | Без вентилятора, Intel® Core™ i7-6600U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, от 0 до 60°C
SU551-NE-6600U | 770-SU5511-400G | Без вентилятора, Intel® Core™ i7-6600U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, от -20 до 70°C
SU551-NE-6300U | 770-SU5511-500G | Без вентилятора, Intel® Core™ i5-6300U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, от -20 до 70°C
Дополнительные элементы
Адаптер питания | 671-106002-102G | 60 Вт, 12 В
Кабель USB порта | A81-001032-016G | Длина: 200 мм
Рассеиватель тепла | A71-011078-000G | Высота: 11 мм
1 аудио кабель | A81-022007-016G | Длина: 160 мм
4 контактный кабель к разъему DC | A81-004051-016G | Длина: 100 мм
Технические характеристики- Форм-фактор: 3.5" SBC
- Процессор: 6/7-е поколение Intel® Core™ i3/i5/i7 или Celeron®
- Память: 1 x DDR3L SODIMM до 8 ГБ
- Дисплей: VGA, LVDS, DP++ (поддержка тройного дисплея)
- LAN: 2 x Intel GbE
- COM: 4 порта
- USB: 4 x USB 3.1 Gen 1, 2 x USB 2.0
- Разъемы расширения: Полноразмерный и полуразмерный Mini PCIe, слот SIM (опционально)
- Аудио: Realtek ALC888S-VD2-GR
- Питание: вход 12 В постоянного тока
- Температура эксплуатации: от 0 до 60°C (опционально - от -20 до 70°C)
- Сертификаты: CE, FCC, RoHS
