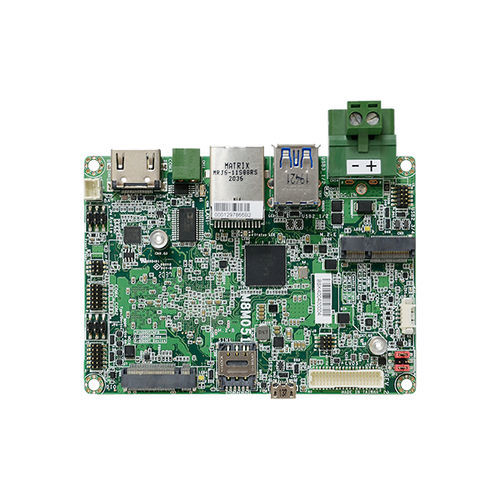

Материнская плата Pico-ITX / 2,5 дюйма M8M051

Freescale i.MX8MIntel®LPDDR4

Обзор продукции

• Процессоры NXP i.MX 8M
• Одноканальная LPDDR4 до 3200 МГц
• Один дисплей: HDMI/LVDS
• HDMI: разрешение до 4096x2160 @60Hz / LVDS: разрешение до 1920x1080 @60Hz
• Многократное расширение: 1 M.2 B Key, 1 M.2 E Key
• Богатый ввод/вывод: 1 Intel GbE, 3 COM, 2 USB 3.1 Gen1, 3 USB 2.0

Особенности

• Низкое энергопотребление
• Компактный размер
• Поддержка Android
• Многочисленные расширения
• 12V DC-in

Сертификация

• RoHS-сертификация
• CE-сертификация
• FCC-сертификация
• UKCA-сертификация

Технические характеристики Система Процессор прикладные процессоры i.MX 8M NXP i.MX 8M Quad Cortex-A53, 1,5 ГГц (коммерческий) NXP i.MX 8M Dual Cortex-A53, 1,5 ГГц (коммерческий) NXP i.MX 8M Quad Cortex-A53, 1,3 ГГц (промышленный) NXP i.MX 8M Dual Cortex-A53, 1,3 ГГц (промышленный) Память память 2 ГБ/4 ГБ Одноканальная память LPDDR4 до 3200 МГц Графика Контроллер GC7000 Lite Характеристика OpenVG 1.1, OGL ES 3.1, Vulkan, OCL 1.2 FP Декодирование VPU: 4Kp60 HEVC H.265, VP9, 4Kp60 H.264 Дисплей 1 x HDMI (по умолчанию) 1 x LVDS HDMI: разрешение до 4096x2160 @60Hz LVDS: разрешение до 1920x1080 @60 Гц Один дисплей HDMI или LVDS Расширение Интерфейс 1 x M.2 B ключ 3042/2242 (USB 3.1 Gen1), поддержка слота Nano SIM 1 x M.2 E ключ 2230 (PCIe x1/USB 2.0) Аудио Аудиокодек SGTL5000 Ethernet Контроллер 1 x AR8035 Ethernet (10/100/1000 Мбит/с) Задние входы/выходы Ethernet 1 x GbE (RJ-45) Последовательный порт 1 x RS485 USB 2 x USB 3.1 Gen1 1 x Micro USB 2.0 (режим загрузки) Дисплей 1 x HDMI Внутренние входы/выходы Последовательный порт 1 x RS232 1 x RS-232/422/485 (2 x 6-контактный заголовок, шаг 1,27 мм) USB 2 x USB 2.0 (шаг 1,27 мм) Дисплей 1 x LVDS разъем ЖК-панели 1 x Питание подсветки Аудио 1 x Аудио (линейный выход/микрофон, шаг 2,00 мм) DIO 1 x 8-битный DIO (2 x 6 заголовков, шаг 1,27 мм) SD 1 x Слот Micro SD CANBus 1 x CANBus 2.0 I2C 1 x I2C (шаг 1,27 мм) eMMC Поддержка eMMC 5.1 16 ГБ на борту (по умолчанию) Поддержка до 64 ГБ (опция) Ватчдог-таймер Выход и интервал Сброс системы, программируется программно от 1 до 255 секунд Питание Тип Одиночный 12В +/-10% постоянного тока Разъем 2-полюсный клеммный блок (по умолчанию) DC Jack (поставляется по запросу) Потребление Типичное: Quad:12V @ 0.2A (2.4Watt) Макс: Quad:12V @ 0.38A (4.56Watt) Батарея RTC Монетный элемент CR2032 Поддержка ОС Yocto 2.5 на eMMC (по умолчанию) Android 9.0 (опция) Окружающая среда Температура Эксплуатация: от -5 до 65°C; от -30 до 80°C Хранение: от -40 до 85 °C Влажность Эксплуатация: от 5 до 90% относительной влажности Хранение: от 5 до 90% относительной влажности MTBF i.MX 8MQuad: 1 311 832 ч при 25°C; 637 427 ч при 45°C; 374 475 ч при 60°C; 189 510 ч при 80°C Расчетная модель: Telcordia Issue 4 Окружающая среда: GB, GC - наземная благоприятная, контролируемая Механизм Размеры 2.форм-фактор 5" SBC 100 мм (3,94") x 72 мм (2,83") Высота Печатная плата: 1,6 мм Верхняя сторона: 15 мм Нижняя сторона: 4 мм Стандарты и сертификаты Сертификаты CE, FCC, RoHS, UKCA Упаковочный лист 1 плата M8M051 1 Клеммная колодка для RS485 (COM3) 342-361021-000G 1 Распределитель тепла (высота: 11 мм) A71-808334-000G Страна происхождения Тайвань Информация для заказа Название модели | Номер детали | Описание M8M051-BCC-41QDC | 770-M8M0511-000G | Четырехъядерный процессор, 4 ГБ памяти, 16 ГБ eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12 В постоянного тока, безвентиляторный терморежим, от -5 до 65°C M8M051-BCC-21DLC | 770-M8M0511-100G | Двухъядерный процессор, 2 ГБ памяти, 16 ГБ eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12 В постоянного тока, без вентилятора, от -5 до 65°C M8M051-ETC-41QDI | 770-M8M0511-200G | Четырехъядерный процессор, 4 ГБ памяти, 16 ГБ eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12 В постоянного тока, безвентиляторный терморегулятор, -30 - 80°C M8M051-ETC-21DLI | 770-M8M0511-300G | Двухъядерный процессор, 2 ГБ памяти, 16 ГБ eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12 В постоянного тока, безвентиляторный тепловой режим, от -30 до 80°C Опциональные элементы Название элемента | Номер детали | Описание кабель для подключения 2 полюсных клемм к разъему постоянного тока | A81-004013-000G | Адаптер питания | 671-106012-000G | 60 Вт, 12 В, разъем постоянного тока Рассеиватель тепла | A71-008150-000G | Длина: 19,4 мм Кабель USB 2.0 | A81-001084-016G | Длина: 200 мм Аудио кабель | A81-022031-016G | Длина: 300 мм Кабель COM-порта | A81-015088-016G | Длина: 250 мм, порт COM2/4 Отладочная консоль с кабелем | 770-IMX8M1-000G | Длина: 500 мм Основные характеристики / Технические спецификации

• Процессор NXP i.MX 8M Quad/Dual Cortex-A53 (1,5 ГГц коммерческий, 1,3 ГГц промышленный)
• 2 ГБ/4 ГБ памяти LPDDR4 вниз, до 3200 МГц
• HDMI до 4096x2160 @60 Гц, LVDS до 1920x1080 @60 Гц
• 1 x M.2 B ключ, 1 x M.2 E, поддержка слота Nano SIM
• 1 x GbE, 3 x COM, 2 x USB 3.1 Gen1, 3 x USB 2.0
• Поддержка Yocto 2.5 на eMMC, Android 9.0 (опция)
• Рабочая температура: от -5 до 65°C (коммерческая), от -30 до 80°C (промышленная)
• СертификатыCE, FCC, RoHS, UKCA
• Размеры: 100 мм x 72 мм (форм-фактор 2,5" SBC)
