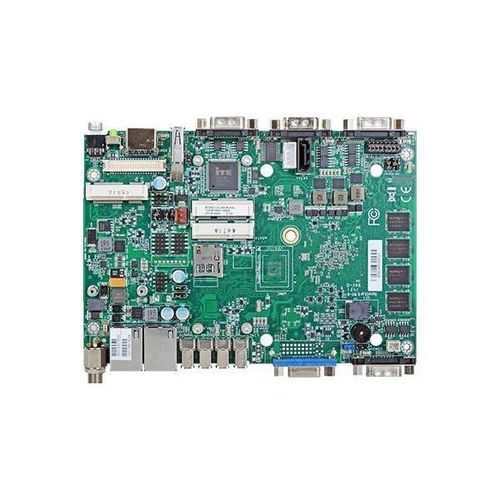

Одноплатный компьютер 4" BT253

Intel® Atom E3800x86Intel® Celeron N2807

Обзор продукта

• Intel Atom® Processor E3800 4" SBC
• 2GB/4GB DDR3L ECC памяти вниз
• 1 VGA, 1 LVDS, 1 HDMI
• Расширение: 3 Mini PCIe
• Расширенный ввод/вывод: 2 Intel GbE, 6 COM, 1 USB 3.0, 5 USB 2.0

Особенности

• COM ESD Protection: Воздушный зазор ±15 кВ
• Безвентиляторная конструкция
• Дисплей: HDMI, VGA
• Мини PCIe расширение

Сертификация

• RoHS-сертификация
• UL-сертификация
• CE-сертификация
• FCC-сертификация

Система Процессор: Intel Atom® E3845, четырехъядерный, 2M Cache, 1.91GHz, 10W Intel Atom® E3825, двухъядерный, 1M Cache, 1.33GHz, 6W Intel® Celeron® N2807, двухъядерный, 1M Cache, 1,58 ГГц (2,16 ГГц), 4,3 Вт Intel® Celeron® J1900, четырехъядерный, 2M Cache, 2 ГГц (2,41 ГГц), 10 Вт Память: 2GB/4GB DDR3L ECC память вниз (-E45/-E25), 2GB/4GB DDR3L память вниз (-J00/-N07), одноканальная DDR3L 1333MHz (-E45/-J00/-N07), одноканальная DDR3L 1066MHz (-E25) BIOS: AMI SPI 64Mbit Графика Контроллер: Intel® HD Graphics Функции: Поддержка аппаратного ускорения DirectX 11, OCL 1.2, OGL 4.0, H.264, MPEG2, MVC, VC-1, WMV9 и VP8 (поддерживаемые версии зависят от ОС) Дисплей: 1 x LVDS, 1 x HDMI, 1 x VGA LVDS: NXP PTN3460, 24-битный, двухканальный, разрешение до 1920x1200 @ 60 Гц HDMI, DVI: разрешение до 1920x1080 @ 60 Гц VGA: 24-бит, разрешение до 2560x1600 @ 60 Гц Расширение Интерфейс: 3 x Mini PCIe, 1 x SIM Аудио Аудиокодек: Realtek ALC888 (опционально) Ethernet Контроллер: 2 x Intel® I210 PCIe (10/100/1000 Мбит/с) Фронтальные входы/выходы Последовательный: 3 x RS232/422/485 (DP-9) USB: 1 x USB 3.0 Дисплей: 1 x HDMI Задние входы/выходы Ethernet: 2 x GbE (RJ45) Последовательный: 1 x RS232/422/485 (DP-9) USB: 4 x USB 2.0 Дисплей: 1 x VGA Внутренние входы/выходы Последовательный порт: 2 x RS232 (шаг 2,0 мм) USB: 1 x USB 2.0 Дисплей: 1 x LVDS Аудио: 1 x Mic-in (опционально) SATA: 1 x SATA 2.0 (до 3 Гбит/с) Ватчдог-таймер Выход и интервал: Сброс системы, программируется программно от 1 до 255 секунд Безопасность TPM: Доступно по запросу Электропитание Тип: Широкий диапазон 16~24 В Разъем: DC-in Потребление: BT253-C4-E45: 18,12 Вт с E3845 на 1,91 ГГц и 4 ГБ памяти DDR3L ECC вниз Поддержка ОС Windows 10 IoT Enterprise (64-бит) Windows 7 Ultimate x86 & SP1 (32-бит) Windows 7 Ultimate x64 & SP1 (64-бит) Windows 8.1 Enterprise x86 (32-бит) Windows 8.1 Enterprise x64 (64-bit) Linux Окружающая среда Температура: Рабочая: 0°C до 60°C - Atom, Celeron (без вентилятора); 0°C до 85°C - Celeron (без вентилятора), по запросу; -20°C до 85°C - Atom (без вентилятора), по запросу. Хранение: от -40°C до 85°C Влажность: Рабочая: от 5 до 90 % относительной влажности; хранение: от 5 до 90 % относительной влажности Механизм Размеры: 4" доска, 165 мм x 115 мм (6,49" x 4,53") Высота: Печатная плата: 1,6 мм; верхняя сторона: 14,31 мм; нижняя сторона: 2 мм Стандарты и сертификаты Сертификаты: CE, FCC, RoHS, UL Упаковочный список 1 плата BT253 1 Кабель для передачи данных Serial ATA с питанием: A81-002008-000G 1 Распределитель тепла: A31-030022-200G Страна происхождения Тайвань Информация для заказа

• BT253-C4-E45: без вентилятора, Intel® Atom™ E3845, 4 ГБ DDR3L ECC памяти, 6 COM, от 0 до 60°C
• BT253-C2-N07: без вентилятора, Intel® Celeron® N2807, 2 ГБ DDR3L ECC памяти, 6 COM, от 0 до 60°C
• BT253-C4-J00: Без вентилятора, Intel® Celeron® J1900, 4 ГБ памяти DDR3L ECC, 6 COM, от 0 до 60°C
• BT253-C2-E25: Без вентилятора, Intel® Atom™ E3825, 2 ГБ памяти DDR3L ECC, 6 COM, от 0 до 60°C

Опциональные элементы

• Кабель порта USB (A81-001032-016G)
• Кабель порта COM (332-753040-000G)
• Адаптер питания (671-112009-100G): 120 Вт, 19 В

Технические характеристики

• Процессор: Intel Atom® E3845/E3825, Intel® Celeron® N2807/J1900
• Память: 2 ГБ/4 ГБ DDR3L ECC или DDR3L
• Графика: Intel® HD Graphics, 1 x LVDS, 1 x HDMI, 1 x VGA
• Разъемы расширения: 3 x Mini PCIe, 1 x SIM
• Ethernet: 2 x Intel® I210 PCIe (10/100/1000 Мбит/с)
• Входы/выходы: 6 COM, 1 USB 3.0, 5 USB 2.0
• Аудио: Realtek ALC888 (опционально)
• Питание: Широкий диапазон 16~24 В DC-in
• Размеры: 165 мм x 115 мм
• Сертификаты: CE, FCC, RoHS, UL
