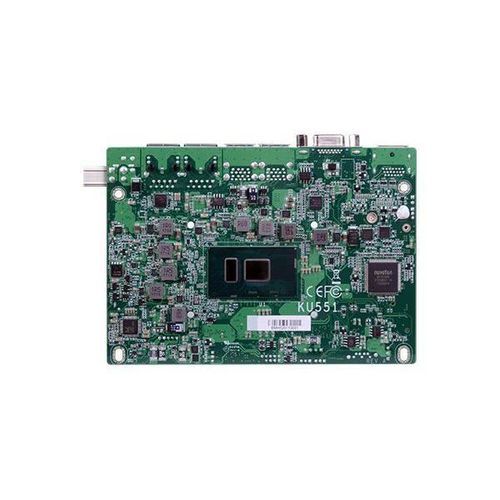

Одноплатный компьютер 3,5" KU551

Intel® Core™ i5-7300U ProcessorПроцессор Intel® Celeron® 3965UIntel® Core™ i7-7600U

Обзор продукта

• 7-е поколение Intel® Core™ 3,5" SBC
• 1 DDR4 SODIMM до 16 ГБ
• Три независимых дисплея: VGA + LVDS + DP++
• Беспроводная связь: Mini PCIe
• Богатый ввод/вывод: 2 Intel GbE, 4 USB 3.0, 2 USB 2.0, 1 M.2

Особенности

• Защита от электростатического разряда: Воздушный зазор ±15 кВ
• Вид температуры: -40~85°C
• 4K2K дисплей
• DP
• DDR4

Сертификация

• RoHS сертификация
• UL сертификация
• CE сертификация
• FCC сертификация

Детали продукта

• Лучшие бюджетные материнские платы на базе процессоров Core™ 7-го поколения: Надежная конструкция, расширенные возможности, процессоры Intel® Core™ 7-го поколения, несколько вариантов установки памяти на плату, интерфейсы с высокой пропускной способностью, современные интерфейсы M.2. Обеспечивает повышенную производительность процессора, визуальное улучшение при низком энергопотреблении, высокоскоростную передачу данных и большой объем памяти для жестких условий эксплуатации.
• М.2 с памятью Intel® Optane™: Обеспечивает беспрецедентную отзывчивость и высокую скорость работы без ущерба для емкости жесткого диска.
• Технология 4K UHD: Более четкие и яркие изображения и видео благодаря технологии 4K UHD. До 3 независимых дисплеев для гибкого расширения.
• Широкий диапазон напряжений: Совместимость с адаптерами питания с широким диапазоном 9~36 В для различных условий эксплуатации.
• Гарантия качестваDFI: Проходит строгое тестирование (ESD, FloTHERMAL, HALT) для обеспечения стабильности в жестких условиях эксплуатации.
• Полная линейка промышленных материнских плат: Включает платы ATX, microATX, Mini-ITX, Embedded SBC и COM Express для различных приложений.

Технические характеристики

• Процессор: Процессоры Intel® Core™ 7-го поколения, BGA 1356 (i7-7600U, i5-7300U, i3-7100U, Celeron 3965U)
• Память: Один 260-контактный модуль SODIMM до 16 ГБ, одноканальная DDR4 1866/2133 МГц
• BIOS: Insyde SPI 128 Мбит
• Графика: Intel® HD Graphics GT Series, OpenGL 5.0, DirectX 12, OpenCL 2.1, поддержка HW Decode/Encode
• Дисплей: 1 x VGA/DDI, 1 x LVDS/eDP, 1 x DP++/DDI; VGA до 1920x1200@60Hz, LVDS до 1920x1200@60Hz, DP++ до 4096x2304@60Hz
• Тройные дисплеи: VGA + LVDS + DP++
• Разъемы расширения: 1 x полноразмерный Mini PCIe (PCIe/USB), 1 x M.2 B key 2242 (PCIe/USB2.0/SATA3.0), 1 x Extension I/O connector (по запросу)
• Audio: Realtek ALC888
• Ethernet: 1 x Intel® I210AT PCIe (10/100/1000Mbps), 1 x Intel® I219LM PCIe с iAMT11.6 (10/100/1000 Мбит/с)
• Задние входы/выходы: 2 x GbE (RJ-45), 4 x USB 3.0, 1 x VGA, 1 x DP++
• Внутренние входы/выходы: 2 x RS-232/422/485, 2 x USB 2.0, 1 x LVDS LCD Panel Connector, 1 x LCD/Inverter Power, 1 x Audio (Line-out/Mic-in), 1 x SATA 3.0, 1 x SATA Power, 1 x 8-bit DIO, 1 x SMBus
• Watchdog Timer: System Reset, Programmable via Software from 1 to 255 Seconds
• Security: fTPM 2.0
• Питание: Одиночное питание 12 В +/-5% DC, разъем под прямым углом (4-контактный), DC Jack (поставляется по запросу), разъем вертикального типа (4-контактный) (поставляется по запросу), режим простоя: i7-7600U: 12 В @ 0,9 А (10,8 Вт), максимальный режим: i7-7600U: 12 В @ 3,2 А (38,5 Вт), батарея RTC: CR2032 Coin Cell
• Поддержка ОС: Windows 10 IoT Enterprise 64-bit, Linux, Yocto
• Окружающая среда: Эксплуатация: 0 до 60°C (опт. -20 до 70°C), хранение: -40 до 85°C, влажность при эксплуатации: от 5 до 90% относительной влажности, влажность при хранении: от 5 до 90% относительной влажности, MTBF: 477 146 ч при 25°C; 277 228 ч при 45°C; 172 875 ч при 60°C
• Механизм: 3,5" SBC форм-фактор 146 мм (5,75") x 102 мм (4,02"), PCB: 1,6 мм, верхняя сторона: 16.3 мм, нижняя сторона: 4,0 мм
• Сертификаты: CE, FCC, RoHS, UL
• Комплектация: 1 плата KU551, 1 кабель COM-порта (300 мм, 2 x COM-порта), 1 кабель данных Serial ATA (500 мм), 1 кабель питания Serial ATA (250 мм), 1 радиатор (25,8 мм)
• Страна происхождения: Тайвань

Информация для заказа Название модели | Номер детали | Описание KU551-BN-7600U | 770-KU5511-000G | Безвентиляторный, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, от 0 до 60°C KU551-BN-7300U | 770-KU5511-100G | Безвентиляторный, Intel® Core™ i5-7300U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, от 0 до 60°C KU551-BN-7100U | 770-KU5511-200G | Без вентилятора, Intel® Core™ i3-7100U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, от 0 до 60°C KU551-BN-3965U | 770-KU5511-300G | Безвентиляторный, Intel® Celeron® 3965U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, от 0 до 60°C KU551-EN-7600U | 770-KU5511-400G | Без вентилятора, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, от -20 до 70°C KU551-EN-7300U | 770-KU5511-500G | Без вентилятора, Intel® Core™ i5-7300U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, от -20 до 70°C KU551-EN-7100U | 770-KU5511-600G | Без вентилятора, Intel® Core™ i3-7100U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, от -20 до 70°C KU551-EN-3965U | 770-KU5511-700G | Безвентиляторный, Intel® Celeron® 3965U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, от -20 до 70°C Дополнительные элементы Кабель для порта USB | A81-001032-016G | Длина: 200 мм Адаптер питания | 671-106012-000G | 60 Вт, 12 В Рассеиватель тепла | A71-011078-000G | Высота: 11 мм Аудио кабель | A81-022007-016G | Длина: 160 мм кабель для подключения 4 контактов к разъему DC | A81-004051-016G | Длина: 100 мм Характеристики / Технические характеристики

• 7-е поколение Intel® Core™ 3.5" SBC
• 1 DDR4 SODIMM до 16 ГБ
• Три независимых дисплея: VGA + LVDS + DP++
• Беспроводная связь: Mini PCIe
• Богатый ввод/вывод: 2 Intel GbE, 4 USB 3.0, 2 USB 2.0, 1 M.2
• Защита от электростатического разряда: Воздушный зазор ±15 кВ
• Широкая температура: -40~85°C
• 4K2K дисплей
• DP
• DDR4
• Сертификаты RoHS, UL, CE, FCC
