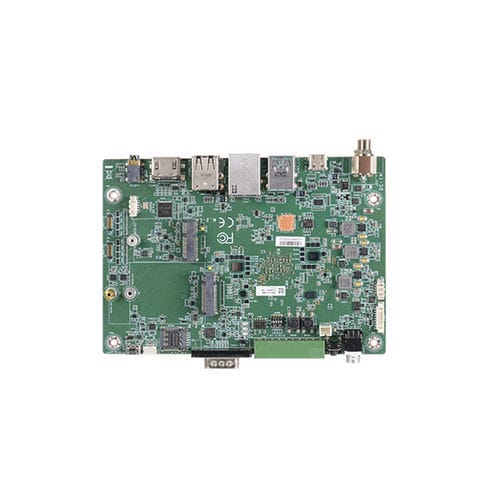

Одноплатный компьютер 3,5" QRB551

Qualcomm® QRB5165M.2 Key EM.2 Key B

Обзор продукта

• Процессор Qualcomm QRB5165
• Разработан для автоматизации
• 1 GbE LAN: Для автоматизации
• CAN-шина: Для интеграции оборудования автоматизации
• 2 расширения M.2: 1 M.2 E key 2230, 1 M.2 B key 3052/2242

Особенности

• 1G Ethernet
• Поддержка Linux
• HDMI дисплей
• 12V DC-вход
• CAN-шина
• Расширения M.2

Сертификации

• Сертификация RoHS
• Сертификация CE
• Сертификация FCC
• Сертификация UKCA

Технические характеристики
Система
Процессор: QRB5165, 8x Kryo 585 2.84GHz
Память: POP LPDDR5, 8GB

Графика
Контроллер: Adreno 650 GPU
Функция: OpenGL ES 3.2
Дисплей: 1 x HDMI Type A, без аудио. Поддержка 1080P на Linux.
Одиночный дисплей: HDMI

Хранение
UFS: Поддержка UFS 3.1, по умолчанию 128GB

Расширение
Интерфейс:

• 1 x M.2 B key 3052/2242 (USB3.1, резерв PCIex1) ссылка RM502G Quectel
• 1 x M.2 E key 2230 (PCIe x1) ссылка модуль Wifi QCA6391
• 1 x слот Nano SIM

Аудио
Аудио кодек: WCD9385

Ethernet
Контроллер: AX88179A USB3 к контроллеру GbE

Задний I/O
Ethernet: 1 x GbE (RJ-45) (опционально с заднего USB2)
Серийный: 1 x RS232/422/485 (DB9)
USB: 2 x USB 3.1 Gen1 Type A, 1 x USB 2 Type A, 1 x USB 3.1 Type C (только режим устройства)
DIO: 1 x 8-битный DIO клеммный блок
Дисплей: 1 x HDMI 1.4
Аудио: 1 x аудиоразъем Line out/Mic in (*Эта функция будет доступна в следующей версии.)
Отладка: 1 x Micro USB отладка UART

Внутренний I/O
SD: 1 x uSD3.0 карта
CANBus: 1 x CAN-шина 2.0b
Вентилятор: 1 x вентилятор 12V PWM управление
Камера: 2 x MIPI-CSI2 для 4-канальной камеры, CMJ1: ссылка на OV9282 / CMJ2: ссылка на IMX577

Сторожевой таймер
Выход и интервал: TBD

Питание
Тип: 12VDC
Разъем: Стандартный DC разъем, совместно с 2-полюсным клеммным блоком
Потребление: TBD
RTC батарея: CR2032 монетная батарея

Поддержка ОС
Linux: Ubuntu 20.04 (Ядро Linux 5.4.2)

Окружающая среда
Температура: Рабочая: 0 до 60°C, Хранение: -40 до 85°C
Влажность: Рабочая: 5 до 90% RH, Хранение: 5 до 90% RH
MTBF: TBD

Механизм
Размеры: Форм-фактор SBC 3.5", 146mm (5.75") x 102mm (4.02")
Высота: PCB: 1mm, Верхняя сторона: TBD, Нижняя сторона: TBD

Стандарты и сертификации
Сертификации: CE, FCC, RoHS, UKCA

Комплектация
1 плата QRB551

Страна происхождения
Тайвань

Ключевые характеристики / Технические характеристики

• Процессор: Qualcomm QRB5165, 8x Kryo 585 2.84GHz
• Память: 8GB LPDDR5
• Хранение: UFS 3.1, по умолчанию 128GB
• Графика: Adreno 650 GPU, OpenGL ES 3.2, HDMI выход
• Расширение: 1 x M.2 B key 3052/2242, 1 x M.2 E key 2230, 1 x слот Nano SIM
• Ethernet: 1 x GbE (RJ-45), AX88179A USB3 к контроллеру GbE
• USB: 2 x USB 3.1 Gen1 Type A, 1 x USB 2 Type A, 1 x USB 3.1 Type C (только режим устройства)
• Аудио: WCD9385 кодек, 1 x аудиоразъем Line out/Mic in
• CAN-шина: 1 x CAN-шина 2.0b
• SD: 1 x uSD3.0 карта
• Камера: 2 x MIPI-CSI2
• Питание: 12VDC, CR2032 монетная батарея RTC
• ОС: Ubuntu 20.04 (Ядро Linux 5.4.2)
• Рабочая температура: 0 до 60°C
• Размеры: 146mm x 102mm (Форм-фактор SBC 3.5")
• Сертификации: CE, FCC, RoHS, UKCA
• Страна происхождения: Тайвань
