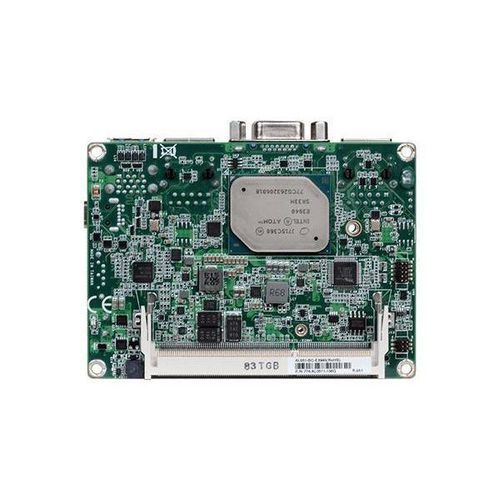

Материнская плата Pico-ITX / 2,5 дюйма AL051встроеннаяIntel® Atom E3900Intel®
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Формат
- встроенная, Pico-ITX / 2,5 дюйма
- Процессор
- Intel® Atom E3900
- Запоминающее устройство
- DDR3L SO-DIMM
- Слоты расширения
- Мини PCIe
- Применение
- промышленная
- Рабочая система
- Linux
- Возможности подключения
- LVDS, USB 2.0, USB 3.1, VGA, RS-485, RS-232, RS-422, DisplayPort
Описание
Обзор продукта
- Процессор Intel® Atom™/Pentium®/Celeron® E3900
- 1 DDR3L SODIMM до 8 ГБ
- Три независимых дисплея: VGA + Mini DP++ + LVDS
- Разъемы расширения и хранения данных: 1 Mini PCIe, 1 M.2, 1 SMBus
- Богатый ввод/вывод: 2 Intel GbE, 1 COM, 2 USB 3.1 Gen 1, 2 USB 2.0
- 2.5" Pico-ITX с Intel Atom®/Pentium®/Celeron®
- Разработан с низким энергопотреблением
- Богатый ввод/вывод, идеально подходит для промышленного управления, сбора данных, промышленных цифровых табло, IoT-приложений
- Безвентиляторный, малогабаритный, поддерживает расширенный диапазон температур от -40°C до +85°C
- Надежный дизайн и энергоэффективность для глубоко встраиваемых приложений
- Поддерживает высокое разрешение 4K UHD (DP: 4096x2304 @ 60 Гц) и три независимых дисплея
- Многочисленные варианты хранения данных: eMMC, SSD, M.2 Модуль, диски SATA 3.0
- Поддержка Windows 10 IoT Enterprise (64-бит) и Linux (только UEFI)
- Процессор: Семейство процессоров Intel® Atom™ E3900, BGA 1296 - x7-E3950: Четырехъядерный, 2 М кэш, 1,6 ГГц (2,0 ГГц), 12 Вт - x5-E3940: Четырехъядерный, 2M Cache, 1.6 ГГц (1.8 ГГц), 9.5 Вт - x5-E3930: Двухъядерный, 2M Cache, 1,3 ГГц (1,8 ГГц), 6,5 Вт - Pentium® N4200: Четырехъядерный, 2M Cache, 1,1 ГГц (2,5 ГГц), 6 Вт - Celeron® N3350: двухъядерный, 2M Cache, 1,1 ГГц (2,4 ГГц), 6 Вт
- Память: Один 204-контактный модуль SODIMM до 8 ГБ, одноканальный DDR3L 1866 МГц
- BIOS: Insyde SPI 64Mbit (только для загрузки UEFI)
- Контроллер: Intel® HD Graphics
- Функции: OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0 HW Decode: H.264, MPEG2, VC1, VP8, H.265, MPEG4 HW Encode: H.264, MPEG2, MPEG4
- Выходы на монитор: - 1 x Mini DP++ (до 4096x2160 @ 60 Гц) - 1 x VGA (до 2048x1536 @ 50Hz) - 1 x LVDS (двухканальный 18/24-битный, до 1920x1200 @ 60 Гц)
- Тройные дисплеи: VGA + Mini DP++ + LVDS
- 1 x полноразмерный Mini PCIe (PCIe/USB 2.0, опционально USB 3.1 Gen1/USB 2.0)
- 1 x M.2 B key 2242 (PCIe/USB 2.0/SATA 3.0)
- Аудиокодек: Realtek ALC888S-VD2-GR
- 2 x Intel® I210AT PCIe (10/100/1000 Мбит/с)
- 2 x Intel® I210IT PCIe (10/100/1000 Мбит/с) (поставляется по запросу)
- 2 x GbE (RJ-45)
- 2 x USB 3.1 Gen 1
- 1 x Mini DP++
- 1 x VGA
- 1 x LVDS
- 1 x RS-232/422/485 (шаг 1,27 мм)
- 2 x USB 2.0 (шаг 1,27 мм)
- 1 x LVDS LCD Panel Connector
- 1 x Audio (Line-out/Mic-in)
- 1 x SATA 3.0 (до 6 Гбит/с)
- 1 x 8-bit DIO
- 1 x SMBus
- Сброс системы, программируемый программно от 1 до 255 секунд
- fTPM2.0
- Одно напряжение 12 В +/-10% постоянного тока
- 2-контактный клеммный блок, 2-контактный разъем вертикального типа (опция)
- Типичный: E3950: 12 В @ 0,51 А (6,12 Вт)
- Макс.: E3950: 12 В @ 2,00 А (24,00 Вт)
- Батарея RTC: CR2032 Coin Cell
- Windows 10 IoT Enterprise (64-bit)
- Linux
- Рабочая температура: 0 до 60°C, -40 до 85°C
- Температура хранения: -40 до 85°C
- Влажность при эксплуатации: от 5 до 90% относительной влажности воздуха
- Влажность при хранении: от 5 до 90% относительной влажности воздуха
- MTBF: 497 857 часов при 25°C; 318 774 часа при 45°C; 213 436 часов при 60°C
- 2,5" Pico-ITX форм-фактор 100 мм (3,94") x 72 мм (2,83")
- Высота корпуса: 1,6 мм
- Верхняя сторона: 7,9 мм
- Нижняя сторона: 16,34 мм
- CE, FCC, RoHS
- 1 плата AL051
- 1 кабель данных Serial ATA (длина: 152 мм) A81-002000-000G
- 1 Y-кабель для SATA и питания инвертора (длина: 155 мм) A81-020016-018G
- 1 теплораспределитель (высота: 11 мм) CPU серии E: A71-808308-010G, CPU серии N: A71-808309-010G
- Тайвань
- Аудиокабель (160 мм)
- Адаптер питания (60 Вт, 12 В, DC Jack)
- Кабель порта COM (300 мм)
- Кабель порта USB (200 мм)
- 2-полюсные клеммы к кабелю DC Jack
- Теплоотвод для процессора серии E от 0 до 60°C/общая температура (22.6 мм)
- Радиатор для процессора серии N от 0 до 60°C (19 мм)
- Процессор: Intel® Atom™/Pentium®/Celeron® E3900 Series
- Память: 1 DDR3L SODIMM до 8 ГБ
- Три независимых дисплея: VGA + Mini DP++ + LVDS
- Разъемы расширения: 1 Mini PCIe, 1 M.2, 1 SMBus
- Входы/выходы: 2 Intel GbE, 1 COM, 2 USB 3.1 Gen 1, 2 USB 2.0
- Форм-фактор: 2,5" Pico-ITX
- Рабочая температура: от -40°C до +85°C (зависит от модели)
- Сертификация: CE, FCC, RoHS
---
