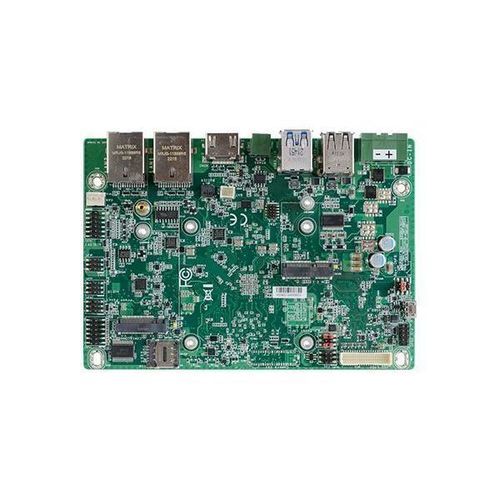

Одноплатный компьютер 3,5" M8MP553

Dual CoreQuad CoreNXP i.MX8M Plus

Обзор продуктов

• Процессор на базеARM® i.Mx8M plus для повышения производительности на 30%
• Лидирующая в отрасли поддержка широкого диапазона напряжений от 9 до 36 В
• Сверхвысокоскоростная связь для пограничного шлюза 4G/5G
• Выдающаяся графическая производительность, поддержка LVDS и HDMI с двумя дисплеями
• Шина CAN для интеграции оборудования автоматизации
• 1 ключ M.2 2230 E, 1 ключ 3052 B

Усиление машинного обучения на границе Решение M8MP553, выполненное в форм-факторе 3,5" на базе SBC iMx8M plus, оснащено двух- и четырехъядерным 64-разрядным процессором Arm® Cortex-A53 с частотой 1,8 ГГц для задач реального времени, что повышает общую производительность на 30% по сравнению с предыдущим поколением. Непревзойденная производительность благодаря процессорам ARM® i.Mx8M plus Благодаря встроенным процессорам с низким энергопотреблением, M8MP553 предназначен для выполнения сложных вычислительных задач и обеспечивает превосходные возможности обработки изображений и искусственного интеллекта. Он расширяет возможности промышленных предприятий благодаря низкой задержке, энергоэффективности и повышенной точности. M8MP553 применяется для удовлетворения потребностей интеллектуальных приложений, включая распознавание и обнаружение объектов для промышленной автоматизации, медицины и инфраструктуры "умного города". Превосходные визуальные возможности Процессор I.Mx8M plus интегрирован с блоком обработки нейронных сетей (NPU). Он разработан с нуля для выполнения выводов глубокого обучения и в несколько раз превосходит решения на базе CPU и GPU в том же диапазоне мощности. NPU, встроенный в I.MX8M plus, поможет пользователям, которым необходимы функции искусственного интеллекта для повышения ценности промышленной робототехники или автомобильных приложений. Он расширяет мультимедийные возможности M8MP553, включая кодирование и декодирование видео, ускорение 2D/3D графики, а также многочисленные функции аудио и голосовой связи. Гибкий ввод/вывод для быстрых вычислений на границе Решение M8MP553 обеспечивает более богатые возможности ввода/вывода, множество интерфейсов, повышение производительности и экономическую эффективность одновременно. Вместе с другими интерфейсами расширения, предназначенными для высококлассной дефектоскопии и визуализации, M8MP553 обеспечивает высокую гибкость и масштабируемость для приложений Edge AI. Сверхвысокоскоростное подключение для Edge AI Для высокоточных вычислительных устройств для дефектоскопии и машинного зрения пограничный шлюз 4G/5G может быстро обрабатывать изображения высокого разрешения, ускоряя связь M2M. Выдающаяся графическая производительность M8MP553, оснащенный процессором iM8M plus, обеспечивает передовую производительность в формате 4K. Он поддерживает интерфейсы LVDS и HDMI с двумя дисплеями для таких приложений, как распознавание лиц, обнаружение объектов, машинное зрение и цифровые вывески. Лидерство в отрасли по широкому диапазону напряжений и температурной стойкости M8MP553 поддерживает сверхширокое напряжение 9-36 В для обеспечения стабильности работы. Кроме того, благодаря расширенному диапазону рабочих температур от -30°C до 80°C, M8MP553 удовлетворяет потребности отраслей промышленности, работающих в жестких условиях и вне помещений, особенно для инфраструктуры "умного города", промышленной автоматизации и зарядных станций. Долговременная поддержка промышленного уровня Поддержка в течение длительного срока службы, без риска. Благодаря поддержке в течение 15 лет DFI гарантирует производительность, качество и возможность ремонта и замены в будущем. Технические характеристики

• Процессор: i.MX 8M плюс прикладные процессоры MIMX8ML6CVNKZAB (промышленный), Quad 1,6 ГГц, VPU/ISP/CAN FD, -40~105°C MIMX8ML3CVNKZAB (Industrial), Dual 1.6GHz, VPU/ML/ISP/CAN FD, -40~105°C
• Memory: 2GB/4GB/8GB LPDDR4 Memory Down
• Graphics Controller: GC7000UL
• Graphics Features: HW Decode: 1080p60 H.265, H.264, VP9, VP8; HW Encode: 1080p60 H.265, H.264
• Дисплей: 1 x HDMI, 1 x LVDS; HDMI: до 1920x1080 @60Hz; LVDS: до 1920x1200 @60Hz
• Два дисплея: LVDS + HDMI (Android: поддержка одного выхода)
• Хранилище: 1 x eMMC 5.1 с 16 ГБ по умолчанию (до 64 ГБ)
• Расширение: 1 x M.2 B key 3052/2242 (USB 3.1 Gen2/USB 2.0), 1 x M.2 E 2230 (PCIe x1/USB 2.0), 1 x слот Nano SIM
• Аудиокодек: SGTL5000
• Ethernet PHY: AR8035
• Задние входы/выходы: 2 x GbE (RJ-45), 1 x RS485 (2-проводной), 2 x USB 3.1 Gen1, 2 x USB 2.0, 1 x HDMI
• Внутренние входы/выходы: 1 x RS232, 1 x RS232/422/485 (шаг 2,0 мм), 2 x USB 2.0 (шаг 2,00 мм, 2-й USB оп. от M.2 3052), 1 x Micro USB OTG, 1 x LVDS LCD Panel connector, 1 x LCD/Intverter Power, 1 x Audio (Line-out/Mic-in), 1 x 8-bit DIO, 1 x uSD card, 2 x CAN bus 2.0b (on Industrial CPU sku), 1 x I2C / Touch
• Watchdog Timer: System Reset, Programmable via Software from 1 to 255 Seconds
• Power: Wide Range 9~36VDC; Note1: Поддержка 9В~24В постоянного тока при рабочей температуре -30~80°C; Примечание2: Поддержка 36В постоянного тока при рабочей температуре 70°C; 2-полюсный клеммный блок (по умолчанию), 4-контактный вертикальный разъем питания Co-Lay; Типичное значение: i.MX 8M Plus Quad, 12В, 3,6Вт; Максимальное значение: i.MX 8M Plus Quad, 12В, 5,28Вт; Батарея: CR2032 Coin Cell
• Поддержка ОС: Linux Yocto 5.0 (по умолчанию), Debian 12 (по запросу), Android 10 (по запросу)
• Окружающая среда: Эксплуатация: от -30 до 80 °C; хранение: от -40 до 85 °C; влажность при эксплуатации: от 5 до 90% относительной влажности; влажность при хранении: от 5 до 90% относительной влажности; MTBF (i.MX 8M Plus Quad): 632 710 часов при 25°C; 386 370 часов при 45°C; 252 204 часа при 60°C; 138 544 часа при 80°C (Telcordia Issue 4, GB, GC - Ground Benign, Controlled)
• Механизм: Форм-фактор 3,5" SBC; 146 мм (5,75") x 102 мм (4,02"); PCB: 1.6 мм; верхняя сторона: 15 мм; нижняя сторона: 4 мм
• Сертификаты: CE, FCC, RoHS, UKCA
• Комплектация: 1 плата M8MP553, 1 клеммный блок для RS485 (COM3) 342-361021-000G, 1 радиатор (высота: 21 мм) A71-008168-000G
• Страна происхождения: Тайвань

Информация для заказа

• M8MP553-ECC-41QDI: четырехъядерный процессор, 4 ГБ оперативной памяти, eMMC 16 ГБ, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, питание 9~36 В постоянного тока, безвентиляторный дизайн, от -30 до 80°C
• M8MP553-ECC-21DLI: двухъядерный процессор, 2 ГБ оперативной памяти, eMMC 16 ГБ, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, питание 9~36 В постоянного тока, безвентиляторный дизайн, от -30 до 80°C
• M8MP553-ECC-81QDI: четырехъядерный процессор, 8 ГБ памяти, eMMC 16 ГБ, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, питание 9~36 В постоянного тока, безвентиляторный дизайн, от -30 до 80°C

Дополнительные элементы

• Кабель для подключения двух полюсных клемм к разъему DC (A81-004013-000G)
• Адаптер питания 60W, 12V, DC Jack (671-106012-000G)
• USB 2.0 кабель, длина: 200 мм (A81-001032-016G)
• Кабель COM порта, длина: 250 мм, COM1/4 (A81-009595-016G)
• Аудио, длина: 300 мм (A81-022031-016G)
• Теплораспределитель, высота: 11 мм (A71-808351-000G)
• Отладочная консоль с кабелем, длина: 500 мм (770-IMX8M1-000G)

Тэги

• Edge AI Computing
• NXP
• IoT
• 5G
• ARM
• Fanless Design
• Compact Size
• 4K2K Display
• Linux
• Android
• Multiple Расширение
• DDR4
• Низкое энергопотребление
• Сертификация RoHS
• СертификацияCE
• СертификацияFCC
• СертификацияUKCA
• NXP i.MX 8M

Ключевые особенности / Технические характеристики

• Процессор: i.MX 8M Plus, Quad/Dual Core, до 1,8 ГГц
• Память: 2 ГБ/4 ГБ/8 ГБ LPDDR4
• Хранилище: eMMC 16 ГБ (до 64 ГБ), 1 x uSD карта
• Дисплей: 1 x HDMI, 1 x LVDS, поддержка двух дисплеев
• Ethernet: 2 x GbE (RJ-45)
• USB: 2 x USB 3.1 Gen1, 4 x USB 2.0, 1 x Micro USB OTG
• Последовательные: 1 x RS485, 1 x RS232, 1 x RS232/422/485
• Разъем расширения: 1 x M.2 B ключ, 1 x M.2 E ключ, 1 x Nano SIM слот
• CAN шина: 2 x CAN шина 2.0b
• Аудио: Кодек SGTL5000, 1 x Audio (Line-out/Mic-in)
• Питание: 9~36VDC, Typical 3.6W, Max 5.28W
• Операционная температура: от -30°C до 80°C
• Сертификации: CE, FCC, RoHS, UKCA
• Поддержка ОС: Linux Yocto 5.0, Debian 12, Android 10
• Размеры: 146 мм x 102 мм (3,5" SBC)
• Страна происхождения: Тайвань
