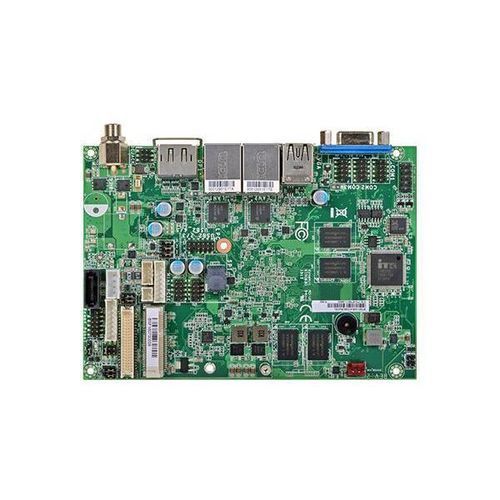

Одноплатный компьютер 3,5" BT553

Intel® Atom E3800x86NXP

Обзор продукта

• 2 ГБ/4 ГБ оперативной памяти DDR3L
• 1 VGA, 1 LVDS, 1 DP
• Расширение: 1 Mini PCIe
• Расширенные входы/выходы: 2 Intel GbE, 3 COM, 1 USB 3.0, 5 USB 2.0
• Процессор Intel Atom® E3800

Особенности

• COM ESD Protection: Воздушный зазор ±15 кВ
• Широкая температура: -40~85°C
• Безвентиляторная конструкция
• DP
• DDR3L

Сертификация

• RoHS-сертификация
• CE-сертификация
• FCC-сертификация

Системные характеристики Процессор Intel® Atom™ E3826, двухъядерный, 1M кэш, 1,46 ГГц, 7 Вт Intel® Atom™ E3845, четырехъядерный, 2M Cache, 1.91GHz, 10W Intel® Celeron® J1900, четырехъядерный, 2M Cache, 2 ГГц (2,41 ГГц), 10 Вт Память 2 ГБ/4 ГБ памяти DDR3L Двухканальная DDR3L 1066/1333 МГц BIOS AMI SPI 64Mbit Графика Контроллер: Intel® HD Graphics Функции: Поддержка аппаратного ускорения DirectX 11, OCL 1.2, OGL 4.0, H.264, MPEG2, MVC, VC-1, WMV9 и VP8 (поддерживаемые версии зависят от ОС) Дисплей: 1 x VGA 1 x LVDS 1 x DP VGA: 24-бит, разрешение до 2560x1600 @ 60 Гц LVDS: NXP PTN3460, 24-бит, двухканальный, разрешение до 1920x1200 @ 60 Гц DP: поддерживает DP++, разрешение до 2560x1600 @ 60 Гц Расширение Интерфейс: 1 x Mini PCIe Аудио Аудиокодек: Realtek ALC888 Ethernet Контроллер: 2 x Intel® I210 PCIe (10/100/1000 Мбит/с) Задние входы/выходы Ethernet: 2 x GbE (RJ45) USB: 1 x USB 3.0, 1 x USB 2.0 Дисплей: 1 x DP, 1 x VGA Внутренние входы/выходы Последовательный: 1 x RS485 (шаг 2,0 мм), 2 x RS232 (шаг 2,0 мм) USB: 4 x USB 2.0 Дисплей: 1 x LVDS Аудио: 1 x линейный выход, 1 x микрофонный вход SATA: 1 x SATA 2.0 (до 3 Гбит/с) DIO: 8-битный DIO CANBus: 1 x SMBus Ватчдог-таймер Выход и интервал: Сброс системы, программируется программно от 1 до 255 секунд Безопасность TPM: Доступно по запросу Электропитание Тип: Широкий диапазон 15~36 В Разъем: DC-входной разъем, разъем вертикального типа (4-контактный) (поставляется по запросу) Потребление: Холостой ход: E3845 10W: 15V @ 0.413A (6.195W), Max: E3845 10W: 15V @ 0.986A (14.790W) Поддержка ОС Windows 7 Ultimate x86 & SP1 (32-bit) Windows 7 Ultimate x64 & SP1 (64-бит) Windows 8.1 Embedded Pro x86 (32-bit) Windows 8.1 Embedded Pro x64 (64-bit) Windows 10 IoT Enterprise (64-разрядная версия) Окружающая среда Температура: Рабочая: 0°C - 60°C - Atom, Celeron (без вентилятора) -от 20°C до 70°C - Celeron (без вентилятора) -от 40°C до 85°C - Atom (без вентилятора) Хранение: от -40°C до 85°C Влажность: Рабочая: от 5% до 90% относительной влажности, хранение: от 5 до 90% относительной влажности Наработка на отказ: 373 288 часов при 25°C; 218 452 часа при 45°C Модель расчета: Telcordia Issue 2, Method I Case 3 Окружающая среда: GB, GC - наземная благоприятная, контролируемая Механизм Размеры: 3.5" доска, 146 мм (5,75") x 102 мм (4,02") Высота: PCB: 1,6 мм, верхняя сторона: 16,5 мм, нижняя сторона: 3 мм Упаковочный лист 1 плата BT553 1 кабель для передачи данных Serial ATA с питанием: A81-002013-000G 1 Теплораспределитель с радиатором: 761-BT5511-000G Страна происхождения Тайвань Информация для заказа

• BT553-NB-21E26: без вентилятора, Intel® Atom™ E3826, 2 ГБ DDR3L SODIMM, 16 ГБ eMMC, 3 COM, от 0 до 60°C
• BT553-NB-41E45: без вентилятора, Intel® Atom™ E3845, 4 ГБ DDR3L SODIMM, 16 ГБ eMMC, 3 COM, от 0 до 60°C
• BT553-NB-41J00: Без вентилятора, Intel® Celeron® J1900, 4 ГБ DDR3L SODIMM, 16 ГБ eMMC, 3 COM, от 0 до 60°C
• BT553-NT-41E45: Без вентилятора, Intel® Atom™ E3845, 4 ГБ DDR3L SODIMM, 16 ГБ eMMC, 3 COM, от -40 до 85°C

Дополнительные элементы

• Кабель порта USB (A81-001032-016G)
• Кабель порта COM (332-753040-000G)
• Адаптер питания (671-112009-100G): 120 Вт, 19 В

Технические характеристики

• Процессор: Intel® Atom™ E3826/E3845, Intel® Celeron® J1900
• Память: 2 ГБ/4 ГБ DDR3L, двухканальная DDR3L 1066/1333 МГц
• Графика: Intel® HD Graphics, 1 x VGA, 1 x LVDS, 1 x DP
• Расширение: 1 x Mini PCIe
• Аудио: Realtek ALC888
• Ethernet: 2 x Intel® I210 PCIe (10/100/1000 Мбит/с)
• Задние входы/выходы: 2 x GbE (RJ45), 1 x USB 3.0, 1 x USB 2.0, 1 x DP, 1 x VGA
• Внутренние входы/выходы: 1 x RS485, 2 x RS232, 4 x USB 2.0, 1 x LVDS, 1 x Line-out, 1 x Mic-in, 1 x SATA 2.0, 8-bit DIO, 1 x SMBus
• Следящий таймер: сброс системы, программируемый программно от 1 до 255 секунд
• Защита: TPM (доступно по запросу)
• Питание: Широкий диапазон 15~36 В, DC-входной разъем, разъем вертикального типа (4-контактный)
• Поддержка ОС: Windows 7/8.1/10
• Эксплуатационная температура: 0°C - 60°C (Atom, Celeron Fanless), -20°C - 70°C (Celeron Fanless), -40°C - 85°C (Atom Fanless)
• Температура хранения: -40°C - 85°C
• Влажность: от 5% до 90% относительной влажности
• MTBF: 373 288 часов при 25°C; 218 452 часа при 45°C
• Габариты: 146 мм x 102 мм
• Высота: PCB 1,6 мм, верхняя сторона 16,5 мм, нижняя сторона 3 мм
• Комплектация: 1 плата BT553, 1 кабель для передачи данных Serial ATA с питанием, 1 теплораспределитель с радиатором
• Страна происхождения: Тайвань
