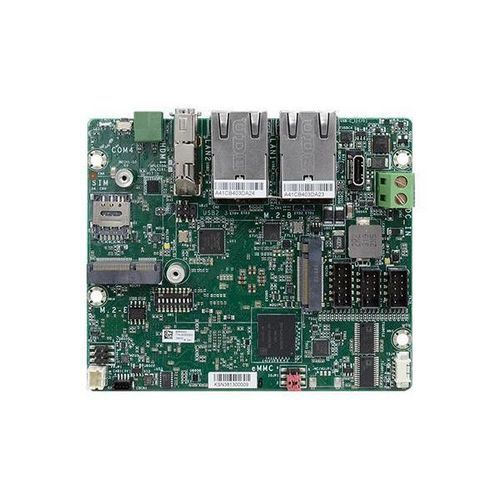

Материнская плата Pico-ITX / 2,5 дюйма 8MM053

NXP i.MX8M MiniIntel®LPDDR4

Обзор продукта

• Мини-прикладные процессоры NXP® i.MX 8M
• 1 оперативная память LPDDR4 3200 МГц
• Поддержка высокого разрешения FHD
• Многочисленные расширения: 1 M.2 B Key, 1 M.2 E Key
• Расширенные входы/выходы: 2 GbE, 2 USB 2.0, 1 RS-485, 2 RS-232, RS-422, DIO

Особенности

• Безвентиляторный дизайн
• Дисплей: HDMI выход, разрешение FHD
• Многочисленные возможности расширения: M.2 B Key, M.2 E Key
• Богатые возможности подключения входов/выходов
• Память LPDDR4
• Разрешение FHD

Сертификация

• RoHS-сертификация
• CE-сертификация
• FCC-сертификация

Теги

• 9~36V DC-in
• LPDDR4
• FHD разрешение
• NXP
• NXP® i.MX 8M mini Series
• ARM
• Безвентиляторный дизайн
• Многочисленные расширения
• RoHS Certification
• CE Certification
• FCC Certification

Технические характеристики Система Процессор: Прикладные процессоры NXP i.MX 8M mini NXP i.MX 8M mini Quad Cortex-A53 1,8 ГГц (потребительский) NXP i.MX 8M mini Quad Cortex-A53 1,6 ГГц (промышленные) Память: 4 ГБ памяти (1 ГБ/2 ГБ при поддержке проекта), одноканальная LPDDR4 Графика Контроллер: 2D-GC320, 3D-GC NanoULTRA Функции: OpenGL® ES 2.1, VPU Декодирование: 1080p60 HEVC, H.264, VP9, VP8; VPU кодирование: 1080p60 H.264, VP8 Дисплей: 1 x HDMI (по умолчанию), HDMI: разрешение до 1920x1080 @60Hz Одиночный дисплей: HDMI Расширение Интерфейс: 1 x M.2 B ключ 3042/2242 (USB 2.0), поддержка слота Nano SIM; 1 x M.2 E ключ 2230 (USB 2.0) Ethernet Контроллер: 1 x RTL8211 Ethernet (10/100/1000 Мбит/с) Задние входы/выходы Ethernet: 2 x GbE (RJ-45) Последовательный: 1 x RS-485 (2-полюсный клеммный блок) USB: 2 x USB 2.0, 1 x кнопка сброса Дисплей: 1 x HDMI Внутренние входы/выходы Последовательный: 2 x RS-232 (2 x 5 заголовков, шаг 2 мм) USB: 1 x USB 2.0 (шаг 2 мм) SD: 1 x слот Micro SD I2C: 1 x I2C (шаг 1,25 мм) Другие входы/выходы: DIO (4 DIO/PWR/GND) и RS-422 (4pin) (2 x 6 заголовков, шаг 2 мм) eMMC: Поддержка eMMC 5.1 8GB на борту (по умолчанию), поддержка до 64GB (опционально) Сторожевой таймер Выход и интервал: Сброс системы, программируется через программное обеспечение от 1 до 255 секунд Питание Тип: DC 9V - 36V Разъем: 2-полюсный клеммный блок (по умолчанию) Батарея RTC: CR2032 с кабелем Поддержка ОС Yocto 3.3 на eMMC (по умолчанию) Окружающая среда Температура: Рабочая: от -5 до 65°C; от -40 до 80°C, Хранение: от -40 до 85°C Влажность: Эксплуатация: от 5 до 90% относительной влажности, хранение: от 5 до 90% относительной влажности Механизм Размеры: 100 мм (3,94") x 85 мм (3,35") Высота: Печатная плата: 1,6 мм, верхняя сторона: 22,64 мм, нижняя сторона: 4 мм Стандарты и сертификаты Сертификаты: CE, FCC Class A, RoHS Список упаковки - 1 8MM053 MB - 1 Теплораспределитель (высота) - 1 2-полюсный клеммный блок для RS-485 Страна происхождения: Тайвань Информация для заказа Название модели: 8MM053 Номер детали: 770-8MM0531-500G Описание: Quad Cortex-A53 1.6 ГГц, 4 ГБ оперативной памяти, 8 ГБ eMMC, от -40 до 80°C, Yocto 3.3 (ядро 5.10) Дополнительные элементы

• 10-полюсный терминал для RS-422/4-bit DIO, L=100мм (Part Number: A81-009670-016G)
• 10-полюсный терминальный блок для RS-422/4-bit DIO (Part Number: 342-361101-100G)
• Кабель разъема питания, L=115 мм (Part Number: A81-004013-000G)
• Адаптер питания 60 Вт, 12 В, DC Jack (Part Number: 671-106012-000G)
• Кабель портаCOM (Part Number: A81-015019-004G)

Технические характеристики / спецификации

• Процессор: NXP i.MX 8M mini Quad Cortex-A53 1,6/1,8 ГГц
• Память: 4 ГБ LPDDR4 (1 ГБ/2 ГБ при поддержке проекта)
• Хранилище: eMMC 5.1 8 ГБ на борту (до 64 ГБ опционально)
• Дисплей: 1 x HDMI, до 1920x1080 @60Hz
• Ethernet: 2 x GbE (RJ-45), 1 x RTL8211 Ethernet-контроллер
• USB: 2 x USB 2.0 (задний), 1 x USB 2.0 (внутренний)
• Последовательные: 1 x RS-485, 2 x RS-232, RS-422
• Разъемы расширения: 1 x M.2 B ключ, 1 x M.2 E ключ, Nano SIM слот
• SD: 1 x Micro SD слот
• I2C: 1 x I2C
• DIO: 4 DIO/PWR/GND
• Питание: DC 9V - 36V, 2-полюсный клеммный блок
• Рабочая температура: -5 - 65°C; -40 - 80°C
• Температура хранения: -40 - 85°C
• Влажность: 5 - 90% относительной влажности
• Размеры: 100 мм x 85 мм
• Сертификаты: CE, FCC Class A, RoHS
• Страна происхождения: Тайвань
