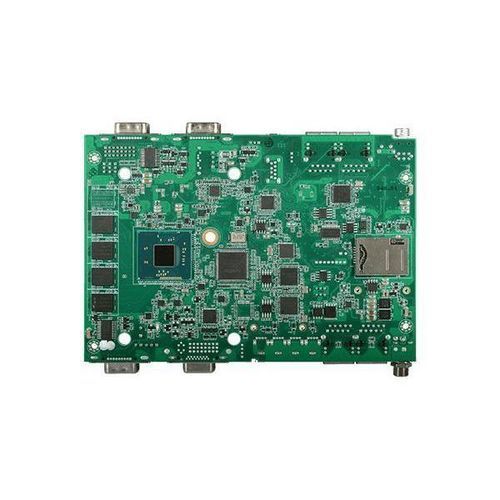

Материнская плата 4" BT259

Intel® Atom E3845Intel® Celeron J1900DDR3L DRAM

Обзор продукта

• Процессор Intel Atom® E3800 4" SBC
• 2GB/4GB DDR3L память на плате
• 1 VGA или 1 DVI-I (опция)
• Расширение: 2 Mini PCIe
• Богатый I/O: 4 Intel GbE, 3 COM, 1 USB 3.0, 5 USB 2.0

Особенности

• Защита COM ESD: воздушный зазор ±15kv
• DVI-I
• VGA
• Mini PCIe
• DDR3L

Сертификации

• Сертификация RoHS
• Сертификация CE
• Сертификация FCC

Системные характеристики
Система
Процессор: Intel® Atom™ E3845, Quad Core, 2M Cache, 1.91GHz, 10W
Intel® Celeron® J1900, Quad Core, 2M Cache, 2GHz (2.41GHz), 10W
Технология упаковки BGA 1170
Технология процесса 22nm
Память: 4GB на плате (E3845), DDR3L 1333MHz одноканальная; 2GB на плате (J1900), DDR3L 1066MHz одноканальная
BIOS: AMI SPI 64Mbit

Графика
Контроллер: Intel® HD Graphics 4600
Дисплей: 1 VGA/1 DVI-I (доступен по запросу); DVI: разрешение до 1920x1080 @ 60Hz; VGA: 24-бит, разрешение до 2560x1600 @ 60Hz

Расширение
Интерфейс: 2 x полноразмерных Mini PCIe (PCIe, USB и 3G сигналы для 3G или GPRS модуля)

Ethernet
Контроллер: 4 x Intel® I210 PCI Express (10/100/1000Mbps)

LED
Индикаторы: 1 x статусный LED, 1 x HDD LED

Передний I/O
Ethernet: 2 x GbE (RJ-45)
Серийный: 1 x RS232/422/485
USB: 1 x USB 3.0 (Тип A)
DIO: 1 x 8-битный DIO
Кнопки: 1 x кнопка сброса, 1 x кнопка питания

Задний I/O
Ethernet: 2 x GbE (RJ45)
Серийный: 1 x RS232/422/485
USB: 4 x USB 2.0
Дисплей: 1 VGA/1 DVI-I (доступен по запросу)

Внутренний I/O
USB: 2 x USB 2.0
SATA: 1 x SATA 2.0, 1 x питание SATA
DIO: 1 x 8-битный DIO

Таймер сторожевого таймера
Выход и интервал: тайм-аут сторожевого таймера программируется через программное обеспечение от 1 до 255 секунд

Безопасность
TPM: Доступен по запросу

Питание
Тип: 16~24V
Разъем: разъем DC-in
Потребление: BT259-45-I-B-4: 21.8W с E3845 на 1.91GHz и 4GB DDR3L память на плате

Поддержка ОС
Windows 7, WES 7, Windows 8.1, WES 8, Linux
Примечание: Windows 10 будет доступен по запросу.

Окружающая среда
Температура: Рабочая: 0°C~60°C; Хранение: -20°C~85°C
Влажность: Рабочая: 5% до 90%; Хранение: 5 до 90% RH

Механизм
Размеры: плата 4"; 165mm (6.49") x 115mm (4.53")
Высота: PCB: 1.6mm; Верхняя сторона: 16.5mm; Нижняя сторона: 2mm

Стандарты и сертификации
Сертификации: CE, FCC Класс B, RoHS

Комплектация
1 плата BT259; 1 кабель данных Serial ATA с питанием: A81-002008-000G; 1 радиатор: A31-030022-200G

Страна происхождения
Тайвань

Информация для заказа

• BT259-45-I-B-4: Безвентиляторный, Intel® Atom™ E3845, 4GB DDR3L SODIMM, 3 COM, 0°C до 60°C
• BT259-19-I-B-2: Безвентиляторный, Intel® Celeron® J1900, 2GB DDR3L SODIMM, 3 COM, 0°C до 60°C

Опциональные элементы

• Кабель USB порта (A81-001032-016G)
• Адаптер питания (671-112009-100G): 120W, 19V

Технические характеристики

• Процессор: Intel® Atom™ E3845 или Intel® Celeron® J1900
• Память: 2GB/4GB DDR3L на плате
• Расширение: 2 x Mini PCIe
• Дисплей: 1 VGA или 1 DVI-I (опция)
• Ethernet: 4 x Intel GbE
• COM: 3 порта
• USB: 1 x USB 3.0, 5 x USB 2.0
• Сертификации: CE, FCC Класс B, RoHS
• Рабочая температура: 0°C~60°C
• Размеры: 165mm x 115mm
