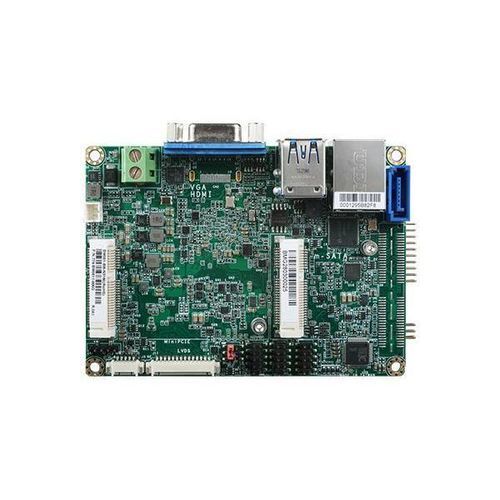

Материнская плата Pico-ITX / 2,5 дюйма BW051

Intel® PentiumIntel® Celeron N3000Intel®

Обзор продукта

• Intel® Pentium®/Celeron® N3000 2,5" Pico-ITX
• 1 DDR3L SODIMM до 8 ГБ
• Два независимых дисплея: VGA*/HDMI + LVDS
• Расширение и хранение данных: 1 Mini PCIe, 1 mSATA, 1 SATA 3.0
• Богатый ввод/вывод: 1 Intel GbE, 2 COM, 2 USB 3.0, 2 USB 2.0

Ключевые особенности

• Защита от электростатического разряда: Воздушный зазор ±15 кВ
• Дисплей: HDMI, VGA, LVDS
• Мини PCIe расширение
• 12V DC-in
• Поддержка памяти DDR3L

Сертификация

• RoHS-сертификация
• CE-сертификация
• FCC-сертификация

Теги

• #IoT
• #Intel
• #Mini PCIe
• #Windows
• #Linux
• #VGA
• #DDR3L
• #RoHS Certification

Технические характеристики Система Процессор: Intel® Pentium®/Celeron® Processor N3000 Family, BGA 1170; Intel Atom® Processor x5-E8000, Quad Core, 2M Cache, 1.04GHz, 5W; Intel® Pentium® Processor N3710, Quad Core, 2M Cache, 1.6GHz (2.56 ГГц), 6 Вт; Intel® Celeron® Processor N3160, Quad Core, 2M Cache, 1,6 ГГц (2,24 ГГц), 6 Вт; Intel® Celeron® Processor N3060, Dual Core, 2M Cache, 1,6 ГГц (2,48 ГГц), 6 Вт; Intel® Celeron® Processor N3010, Dual Core, 2M Cache, 1,04 ГГц (2,24 ГГц), 4 Вт Память: Один 204-контактный модуль SODIMM до 8 ГБ, одноканальный DDR3L 1600 МГц BIOS: Insyde SPI 64Mbit Графика Контроллер: Intel® HD Graphics Функции: OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0; HW Decode: H.264, MPEG2, VC1, VP8, H.265, MPEG4; HW Encode: H.264, MPEG2, MPEG4 Дисплей: 1 x VGA/HDMI, 1 x LVDS; VGA: до 1920x1200 @ 60 Гц; HDMI: до 1920x1080 @ 60 Гц; LVDS: одноканальный 24-битный, до 1366x768 @ 60 Гц Двойные дисплеи: VGA + LVDS, HDMI + LVDS Расширение Интерфейс: 1 x Half-size mSATA (SATA), 1 x Full-size Mini PCIe (PCIe/USB), 1 x Extension I/O connector (поставляется по запросу) Аудио Аудиокодек: Realtek ALC888S-VD2-GR Ethernet Контроллер: 1 x Intel® I211AT PCIe (10/100/1000 Мбит/с) Задние входы/выходы Ethernet: 1 x GbE (RJ-45) USB: 2 x USB 3.0 Дисплей: 1 x VGA/HDMI Внутренние входы/выходы Последовательные: 1 x RS-232/422/485 (шаг 2,0 мм, тип с прямым углом), 1 x RS-232 (шаг 2,0 мм, тип с прямым углом) USB: 2 x USB 2.0 (шаг 2,0 мм) Дисплей: 1 x LVDS разъем ЖК-панели Аудио: 1 x Аудио (линейный выход/микрофон) SATA: 1 x SATA 3.0 (до 6 Гбит/с) DIO: 1 x 8-битный DIO SMBus: 1 x SMBus Ватчдог-таймер Выход и интервал: Сброс системы, программируется программно от 1 до 255 секунд Безопасность TPM: Доступно по запросу Электропитание Тип: Одиночный 12В +/-10% DC Разъем: 2-контактный клеммный блок Потребление: BW051 Типичное: N3710:12V @ 0.47A (5.64Watt); Максимальное: N3710:12V @ 1.0864A (13.037Watt) Батарея RTC: Литий 3V (210mAH) Поддержка ОС Windows 7 (WES7) 32/64-bit; Windows 8.1 (64-bit); Windows 10 IoT Enterprise 32/64-bit; Debian 8 (с графическим драйвером VESA); CentOS 7 (с графическим драйвером VESA); Linux Окружающая среда Температура: Рабочая: от 0 до 60°C; хранение: от -40 до 85°C Влажность: Эксплуатация: от 5 до 90% относительной влажности; Хранение: от 5 до 90% относительной влажности Механизм Размеры: 2.5" форм-фактор Pico-ITX, 100 мм (3,94") x 72 мм (2,83") Высота: PCB: 1,6 мм; верхняя сторона: 15,5 мм; нижняя сторона: 8,0 мм Комплектация 1 плата BW051; 1 кабель COM-порта (длина: 300 мм, 2 x COM-порта) A81-015020-001G; 1 кабель данных Serial ATA (длина: 152 мм) A81-002000-000G; 1 Y-кабель для SATA и питания инвертора (длина: 155 мм) A81-020016-018G; 1 теплоотвод (высота: 19 мм) A71-011065-000G Страна происхождения Тайвань Информация для заказа

• BW051-BB-N3060: 770-BW0512-200G - безвентиляторный, Intel® Pentium®/Celeron® N3060, 1 DDR3L SODIMM, 1VGA, 1 LAN, 2 COM, 4 USB, от 0 до 60°C
• BW051-BB-N3160: 770-BW0512-000G - без вентилятора, Intel® Pentium®/Celeron® N3160, 1 DDR3L SODIMM, 1VGA, 1 LAN, 2 COM, 4 USB, от 0 до 60°C
• BW051-BB-E8000: 770-BW0512-100G - без вентилятора, Intel Atom® x5-E8000, 1 DDR3L SODIMM, 1VGA, 1 LAN, 2 COM, 4 USB, от 0 до 60°C
• BW051-BB-N3160: 770-BW0512-300G - без вентилятора, Intel Atom® N3160, 1 DDR3L SODIMM, 1HDMI, 1 LAN, 2 COM, 4 USB, от 0 до 60°C

Дополнительные элементы

• 1 Аудиокабель: A81-022007-016G, длина: 160 мм
• Адаптер питания: 671-106012-000G, 60 Вт, 12 В, разъем DC
• Кабель порта USB: A81-001032-016G, длина: 200 мм
• Теплораспределитель: A71-808301-000G, Высота: 11 мм
• 2-полюсная клемма к кабелю DC Jack: A81-004013-000G

Характеристики / Технические характеристики

• Форм-фактор: 2.5" Pico-ITX
• Процессор: Intel® Pentium®/Celeron® N3000 Family, Intel Atom® x5-E8000
• Память: 1 DDR3L SODIMM до 8 ГБ
• Дисплей: VGA/HDMI + LVDS, два независимых дисплея
• Разъемы расширения: 1 Mini PCIe, 1 mSATA, 1 SATA 3.0
• Входы/выходы: 1 Intel GbE, 2 COM, 2 USB 3.0, 2 USB 2.0
• Аудио: Realtek ALC888S-VD2-GR
• Питание: одно 12В +/-10% DC
• Рабочая температура: 0 до 60°C
• Сертификаты: RoHS, CE, FCC
