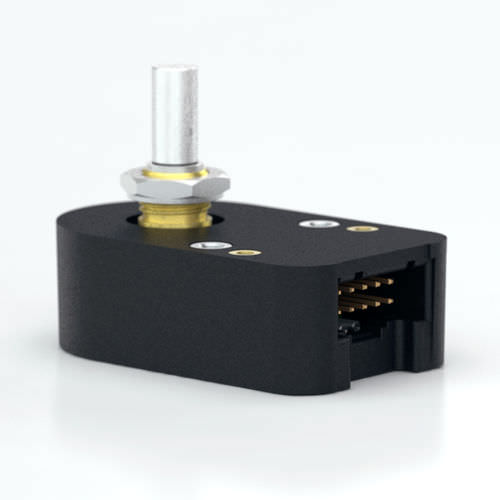

Инкрементальный датчик угла поворота S5

оптическийсо сплошным валомбесконтактный

Малый размер Дополнительный выход дифференциального/линейного драйвера Разъем с положительной фиксацией 2-канальные квадратурные, TTL квадратно-волновые выходы опция индекса 3-го канала Широкая рабочая температура Описание продукта Ограничение опасных веществ Оптический энкодер вала серии S5 представляет собой бесконтактный поворотно-цифровой преобразователь. Используемый для обратной связи по положению или ручного интерфейса, энкодер преобразует в реальном времени угол поворота вала, скорость и направление в TTL-совместимые квадратурные выходы с индексом или без него. Он работает от одного . Имеются три варианта крутящего момента вала. Версия со стандартным крутящим моментом имеет втулку, предназначенную для обеспечения крутящего момента и ощущений, идеальных для применения в интерфейсах с человеческим интерфейсом на передней панели. Вариант без крутящего момента имеет втулку, которая намеренно не добавляет крутящий момент для применения на низких оборотах, где допустимо небольшое значение крутящего момента. В шарикоподшипниковом варианте используются миниатюрные прецизионные шарикоподшипники, которые подходят для высокоскоростных и сверхнизких крутящих моментов. Надежное соединение с энкодером серии S5 осуществляется через 5-контактный (односторонняя версия) или 10-контактный (дифференциальная версия) разъем с защелкой (продается отдельно). Ответные разъемы поставляются компанией US Digital с несколькими вариантами и длинами кабелей. Внутренний драйвер дифференциальной линии (26C31) может выдавать и потреблять ток 20 мА на уровне TTL для дифференциальных версий. Рекомендуемый приемник - стандартный для отрасли 26C32. Максимальная помехоустойчивость достигается, когда дифференциальный приемник оконечен резистором 150 Ом последовательно с конденсатором .0047 мкФ, установленным поперек каждой дифференциальной пары.
