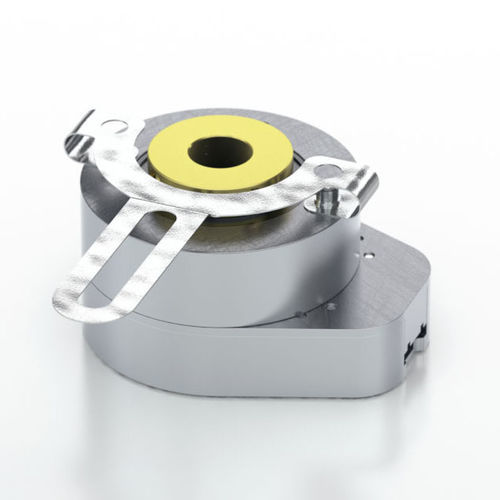

Инкрементальный датчик угла поворота HB6M

оптическийцифровой5 Vcc

Конструкция подшипника с полым отверстием (полый вал/проходное отверстие) Прочный корпус из анодированного алюминия Промышленные подшипники серии 6 805 Поляризованный разъем с принудительной фиксацией 2-канальный квадратурный с дополнительным индексом Несколько вариантов выходного привода Описание продукта HB6M - это оптический энкодер высокого разрешения с полым отверстием (полый вал/проходное отверстие) с корпусом из обработанного алюминия и анодированным защитным покрытием. Оптический инкрементальный энкодер HB6M разработан для легкого монтажа на существующий вал для предоставления цифровой информации обратной связи. Типичные области применения включают обратную связь с двигателем, управление технологическими процессами, робототехнику, текстильные машины и системы управления лифтами. Энкодер HB6M с подшипником имеет полое отверстие, которое подходит для валов диаметром от 0,236 до 0,750 дюйма. Энкодер надевается на вал и фиксируется двумя установочными винтами 6-32. Гибкое крепление против вращения делает энкодер более устойчивым к биению вала, чем стандартный комплектный энкодер. HB6M может выдерживать биение вала до 0,030 дюйма в осевом направлении и 0,010 дюйма в радиальном. Гибкая привязь обеспечивает одноточечное крепление для диаметров окружности болта от 2,5 до 5,0 дюймов. Корпус HB6M поставляется в стандартной комплектации с закрытой крышкой или с дополнительным отверстием в корпусе, чтобы вал мог полностью проходить через энкодер. Надежное соединение с энкодером серии HB6M осуществляется через 5-контактный (односторонние версии) или 10-контактный (дифференциальные, высоковольтные версии или версии с открытым коллектором) разъем с защелкой. Ответные разъемы поставляются компанией US Digital с несколькими вариантами и длинами кабелей.
