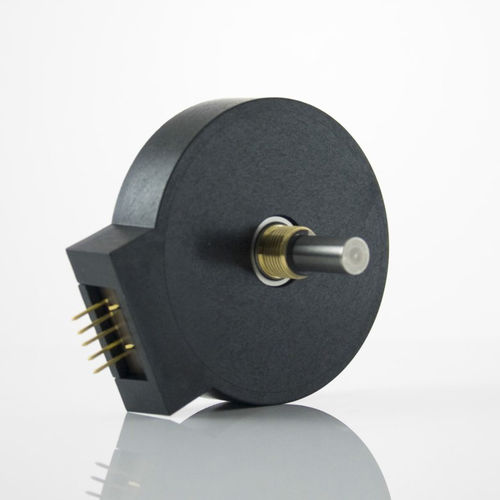

Инкрементальный датчик угла поворота S2

оптическийсо сплошным валомбесконтактный

2-канальные квадратурные, TTL выходы квадратных волн опция индекса 3-го канала Широкая рабочая температура Описание продукта Оптический валковый энкодер высокого разрешения серии S2 представляет собой бесконтактный поворотно-цифровой преобразователь. Используемый для обратной связи по положению или ручного интерфейса, энкодер преобразует угол, скорость и направление вращения вала в реальном времени в TTL-совместимые квадратурные выходные сигналы с индексом или без него. Он работает от одного . S2 - это наш оптический валковый энкодер первого поколения с шарикоподшипником, и он доступен для тех заказчиков, которые включили его в свои изделия; однако для новых разработок вместо S2 рекомендуется использовать S6. Энкодер S2 предназначен для управления кабелями длиной до 10 футов. При большей длине кабеля рекомендуется добавить дифференциальный линейный драйвер PC4/PC5. Доступны три варианта крутящего момента вала: Версия с крутящим моментом по умолчанию имеет втулку, разработанную для обеспечения крутящего момента и ощущений, идеально подходящих для применения в интерфейсах человеческих интерфейсов на передней панели. В шарикоподшипниковом варианте используются миниатюрные прецизионные шарикоподшипники, которые подходят для высокоскоростных и сверхнизких крутящих моментов. Вариант с легким статическим сопротивлением имеет втулку, которая намеренно не добавляет крутящий момент для применения на низких оборотах, где допустимо небольшое значение крутящего момента. Подключение к энкодеру серии S2 осуществляется через 5-контактный стандартный разъем. Соединительные разъемы поставляются компанией US Digital с несколькими вариантами и длинами кабелей.
