Инкрементальный датчик угла поворота E6

оптическиймеханическийцифровой

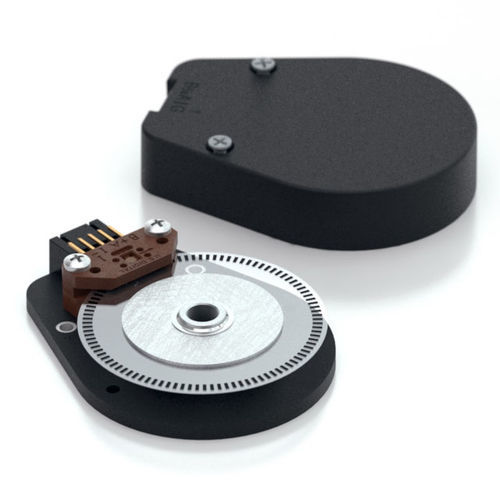

Быстрый, простой монтаж и демонтаж Прочный корпус с винтовым соединением Разъем с надежной фиксацией Допускает осевой люфт вала .010 дюймов 2 канала квадратурных выходов TTL с квадратной волной Дополнительный индекс (3-й канал) Подходит для валов диаметром от 2 мм до 1 дюйма. Описание продукта Поворотный энкодер серии E6 имеет прочный корпус из стеклонаполненного полимера, в котором используется 5-контактный или 10-контактный разъем с фиксацией. Этот оптический инкрементальный энкодер предназначен для легкого монтажа на существующий вал и демонтажа с него для предоставления цифровой информации обратной связи. Внутренние компоненты состоят из майларового диска, закрепленного на прецизионно обработанной алюминиевой ступице, и модуля энкодера. Модуль содержит высококоллимированный твердотельный источник света и монолитный датчик с фазированной решеткой, которые вместе создают систему, чрезвычайно устойчивую к механическим смещениям. Версия с односторонним выходом (S-вариант) обычно используется с кабелями длиной 10 футов или менее. При большей длине кабеля рекомендуется использовать версию с дифференциальным выходом (D-option). Крепление основания к поверхности может быть выполнено с помощью нескольких вариантов окружности болтов. Использование центрирующего инструмента обеспечивает позиционирование основания по центральной линии вала. Крышка надежно крепится к основанию двумя винтами с плоской головкой 4-40, обеспечивая упругую защиту внутренних компонентов. Надежное соединение с энкодером серии E6 осуществляется через 5-контактный (односторонние версии) или 10-контактный (дифференциальные версии) разъем с защелкой. Ответные разъемы поставляются компанией US Digital с несколькими вариантами и длинами кабелей.
