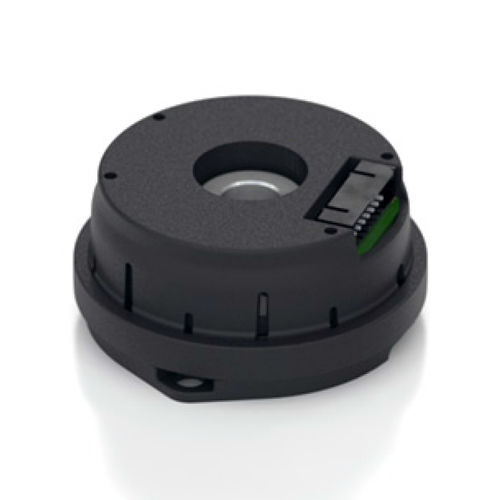

Инкрементальный датчик угла поворота EC35

оптическийс установкой на валус коммутационными каналами

Оптический коммутационный энкодер EC35 с быстрой сборкой предназначен для крупносерийных, недорогих и OEM-контроллеров управления перемещением. EC35 предоставляет инкрементальные выходы A/B/Z и U/V/W для бесщеточной коммутации двигателя. EC35 крепится к двигателю с помощью 2 винтов на окружности болтов диаметром 1,28" или 1,812". Прецизионный обработанный диск ступичного диска энкодера нажимается при установке энкодера на вал двигателя. Эта конструкция надежно удерживает вал без стопорных винтов. Встроенный съемный распорный инструмент обеспечивает автоматическую установку диска датчика на нужный зазор при установке корпуса датчика. Вращая кольцо на блоке и нажимая на него с помощью простого инструмента, можно "отсчитать время", чтобы зафиксировать все на месте. EC35 питается от одного источника питания 5 В и поставляется с 15-контактным разъемом, который обеспечивает дифференциальные выходы для A/B/Z и U/V/W. Выходы U/V/W с открытым коллектором доступны в качестве опции. Односторонний выход можно получить, используя только выходы + каждой дифференциальной пары. Внутренние драйверы линии 26C31 могут генерировать и поглощать 20 мА на уровне TTL. Рекомендуется использовать дифференциальный приемник, соответствующий промышленному стандарту 26C32. Максимальная помехоустойчивость достигается при подключении дифференциального приемника к резистору 150 Ω последовательно с конденсатором .0047 μF, расположенным поперек каждой дифференциальной пары.
