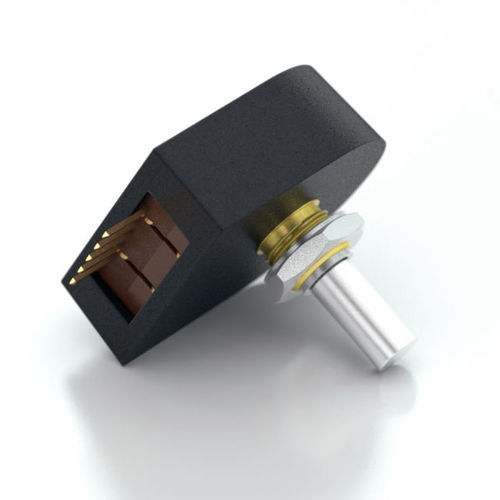

Инкрементальный датчик угла поворота S1

оптическийцифровойLine Driver

Дополнительные дорожки с шарикоподшипниками 2-канальные квадратурные, TTL квадратно-волновые выходы опция индекса 3-го канала доступна в некоторых разрешениях Широкая рабочая температура Описание продукта Оптический энкодер вала серии S1 представляет собой бесконтактный поворотно-цифровой преобразователь. Используемый для обратной связи по положению или ручного интерфейса, энкодер преобразует в реальном времени угол поворота вала, скорость и направление в TTL-совместимые квадратурные выходы с индексом или без него. Он работает от одного источника питания +5 В постоянного тока. Энкодер S1 предназначен для управления кабелями длиной до 10 футов. При большей длине кабеля рекомендуется добавить дифференциальный линейный драйвер PC4/PC5. Доступны три варианта крутящего момента вала. Версия со стандартным крутящим моментом оснащена втулкой, обеспечивающей крутящий момент и ощущения, идеальные для применения в интерфейсе передней панели. Вариант без крутящего момента имеет втулку, которая намеренно не добавляет крутящий момент для применения на низких оборотах, где допустимо небольшое значение крутящего момента. В шарикоподшипниковом варианте используются миниатюрные прецизионные шарикоподшипники, которые подходят для высокоскоростных и сверхнизких крутящих моментов. Подключение к энкодеру серии S1 осуществляется через 5-контактный стандартный разъем. Сопрягаемые разъемы поставляются компанией US Digital с несколькими вариантами и длинами кабелей.
