Инкрементальный датчик угла поворота H6

оптическийцифровойLine Driver

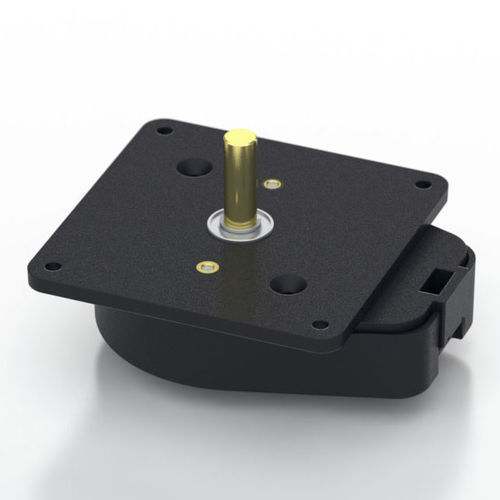

Дополнительные дорожки с шарикоподшипниками 2-канальные квадратурные, TTL квадратно-волновые выходы опция индекса 3-го канала доступна в некоторых разрешениях Широкая рабочая температура Описание продукта Оптический энкодер вала с шарикоподшипником серии H6 имеет литой пластиковый корпус со стеклянным наполнителем, в котором используется 5-контактный или 10-контактный разъем с фиксацией. Этот бесконтактный поворотно-цифровой преобразователь предназначен для предоставления цифровой информации обратной связи. H6 полностью собран с латунным валом, двумя шарикоподшипниками 1/4 дюйма ID на 1/2 дюйма OD и монтажной пластиной. И монтажной пластиной. Монтажная плата имеет 4 монтажных отверстия для винтов размера #2 - #4. Надежное соединение с энкодером серии H6 осуществляется через 5-контактный (односторонние версии) или 10-контактный (дифференциальные версии) разъем с фиксацией (продается отдельно). Ответные разъемы поставляются компанией US Digital с несколькими вариантами и длинами кабелей. Внутренний драйвер дифференциальной линии (26C31) может выдавать и потреблять ток 20 мА на уровне TTL для дифференциальных версий. Рекомендуемый приемник - стандартный для отрасли 26C32. Максимальная помехоустойчивость достигается, когда дифференциальный приемник оконечен резистором 150 Ом последовательно с конденсатором .0047 мкФ, установленным поперек каждой дифференциальной пары. Конденсатор экономит энергию; в противном случае потребление энергии увеличится примерно на 20 мА на пару или 60 мА на 3 пары.
