наружный диаметр 2 дюйма
Описание продукта
US Digital предлагает широкий выбор стандартных сборок HubDisk (оптический диск энкодера, закрепленный на алюминиевой ступице) для облегчения монтажа на вал. Диски энкодера также могут быть заказаны как отдельные изделия. Диски поворотных энкодеров изготавливаются из полиэфирной пленки Mylar толщиной 0,007 дюйма, и этот материал обеспечивает температурный диапазон от -40C до 100C. Диск в сборе HubDisk крепится эмульсионной стороной вверх, если текст на диске читается справа.

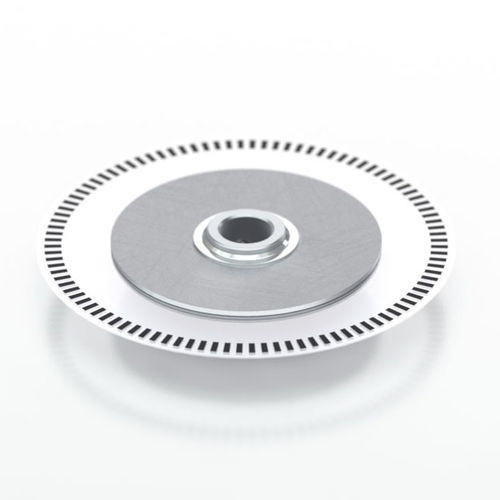

HUBDISK-2 состоит из прецизионно обработанной алюминиевой ступицы, закрепленной на диске оптического энкодера диаметром 2 дюйма (DISK-2). Один или два установочных винта (в зависимости от размера отверстия в ступице) используются для крепления ступицы к валу. Сборка HubDisk доступна с размерами отверстий от 2 мм до 1 дюйма. Все отверстия в сборке HubDisk имеют очень жесткие допуски, определенные техническим бюллетенем US Digital Shaft and Bore Tolerances TB1001.
---
