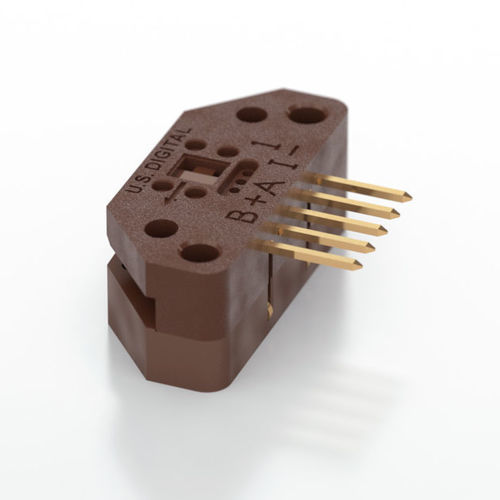

Модуль вращающегося энкодера EM1

Двухканальный квадратурный с дополнительным индексом Улучшенная замена для серии HEDS-9000 Одно питание 5 В постоянного тока Разрешение от 32 до 2 500 CPR Внутренний развязывающий конденсатор Выходы 8 мА "источник/поток Описание продукта EM1 - это модуль оптического энкодера, разработанный как улучшенная замена модуля энкодера серии HEDS-9000. Этот модуль предназначен для определения вращательного или линейного положения при использовании вместе с энкодерным диском или линейной планкой. EM1 состоит из линзованного светодиодного источника и монолитной детекторной ИС, заключенной в небольшой полимерный корпус. В EM1 используется технология детекторов с фазированной решеткой, обеспечивающая превосходные характеристики и большие допуски по сравнению с традиционными энкодерами с апертурной маской. EM1 обеспечивает цифровые квадратурные выходы A и B с дополнительным третьим выходным индексным каналом. Каждый модуль EM1 имеет специфическое разрешение и соответствует разрешению диска энкодера или линейной ленты. Модуль EM1 теперь поддерживает все стандартные разрешения, предлагаемые модулями энкодеров серии HEDS-9000, а также дополнительные разрешения. Модуль EM1 работает от одного источника питания 5 В и обеспечивает односторонние выходы, способные подавать и принимать ток 8 мА. Внутренний развязывающий конденсатор емкостью 0,1 мкФ встроен в модуль EM1 для обеспечения повышенной помехоустойчивости по сравнению с модулями энкодеров серии HEDS-9000. Для приложений с открытым коллектором и более высоким напряжением добавьте кабельный драйвер PC3, а для дифференциальных выходов кабельного драйвера - кабельный драйвер PC4. Также доступны диски энкодеров, линейные планки, микросхемы квадратурных декодеров, микросхемы счетчиков, компьютерные интерфейсные платы, ответные разъемы и кабели.
