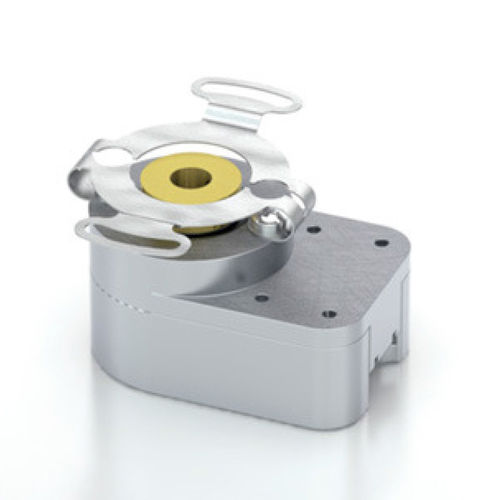

Инкрементальный датчик угла поворота HB5M

оптическийс полой осьюс цифровым выходом

HB5M представляет собой оптический энкодер с полым отверстием (полый вал / сквозное отверстие) с обработанным алюминиевым корпусом и анодированным защитным покрытием. Оптический инкрементальный энкодер HB5M разработан для простого монтажа на существующий вал для обеспечения цифровой обратной связи. Типичные области применения включают обратную связь от двигателя, управление технологическими процессами, робототехнику, текстильные машины и управление лифтами. Энкодер HB5M имеет полое отверстие, которое принимает вал диаметром от 5 мм до 8 мм. Датчик проскальзывает над валом и фиксируется на месте двумя стопорными винтами 4-48. Гибкое антиповоротное крепление делает энкодер более устойчивым к биению вала, чем стандартный комплект энкодера. HB5M может выдерживать биение вала до 0,030" в осевом и 0,010" радиальном направлениях. Гибкий трос позволяет закрепить два винта с внутренним шестигранником 4-40 мм на окружности болтов 1.812". Корпус HB5M поставляется в стандартной комплектации с закрытой крышкой или дополнительным отверстием в корпусе для полного прохождения вала через энкодер. Дифференциальная версия имеет внутренний драйвер (26C31), который может генерировать и поглощать 20 мА на уровне TTL. Кабель, соединяющийся с этим энкодером, должен иметь 3 витые пары для каналов передачи данных плюс питание и заземление. Рекомендуется использовать промышленный стандарт 26C32.
