1 дюйм. диск со ступицей
Описание продукта
US Digital предлагает широкий выбор стандартных сборок HubDisk (оптический диск энкодера, закрепленный на алюминиевой ступице) для облегчения монтажа на вал. Диски энкодера также могут быть заказаны как отдельные элементы. Диски поворотных энкодеров изготавливаются из полиэфирной пленки Mylar толщиной 0,007 дюйма, и этот материал обеспечивает температурный диапазон от -40C до 100C. Диск в сборе HubDisk крепится эмульсионной стороной вверх, если текст на диске читается справа.

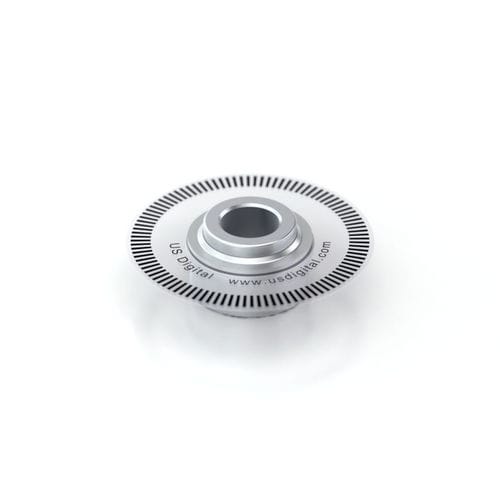

HUBDISK-1 состоит из прецизионно обработанной алюминиевой ступицы, закрепленной на диске оптического энкодера диаметром 1 дюйм (DISK-1). Для крепления ступицы к валу используется один установочный винт. Сборка HubDisk доступна с размерами отверстий от 2 мм до 10 мм. Все отверстия в сборке HubDisk имеют очень жесткие допуски, определенные техническим бюллетенем US Digital, Shaft and Bore Tolerances TB1001.
---
