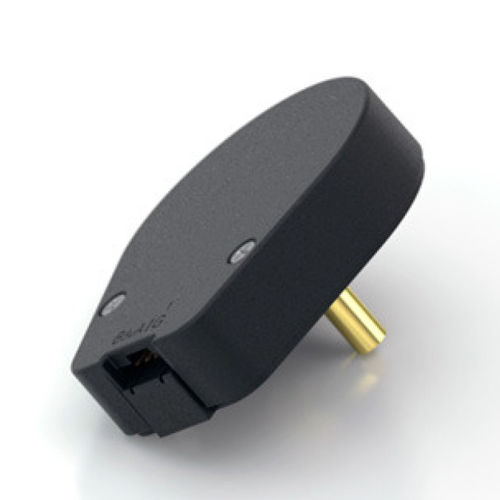

Инкрементальный датчик угла поворота S6

оптическийбесконтактныйс цифровым выходом

Малый размер Дополнительный дифференциальный выход / выход линейного драйвера Разъем с положительной фиксацией 2-канальные квадратурные, TTL выходы квадратурных волн опция индекса 3-го канала Широкая рабочая температура Описание продукта Ограничение опасных веществ Оптический валковый энкодер высокого разрешения серии S6 представляет собой бесконтактный поворотно-цифровой преобразователь. Используемый для обратной связи по положению или ручного интерфейса, энкодер преобразует в реальном времени угол поворота вала, скорость и направление в TTL-совместимые квадратурные выходы с индексом или без него. Он работает от одного . Доступны три варианта крутящего момента на валу: Версия с крутящим моментом по умолчанию имеет втулку, предназначенную для обеспечения крутящего момента и ощущений, идеальных для применения в интерфейсе передней панели. В шарикоподшипниковом варианте используются миниатюрные прецизионные шарикоподшипники, которые подходят для высокоскоростных и сверхнизких крутящих моментов. Вариант с легким статическим сопротивлением имеет втулку, которая намеренно не добавляет крутящий момент для применения на низких оборотах, где допустимо небольшое значение крутящего момента. Надежное соединение с энкодером серии S6 осуществляется через 5-контактный (односторонняя версия) или 10-контактный (дифференциальная версия) разъем с защелкой (продается отдельно). Ответные разъемы поставляются компанией US Digital с несколькими вариантами и длинами кабелей. Внутренний драйвер дифференциальной линии (26C31) может выдавать и потреблять ток 20 мА на уровне TTL для дифференциальных версий. Рекомендуемый приемник - стандартный для отрасли 26C32. Максимальная помехоустойчивость достигается, когда дифференциальный приемник оконечен резистором 150Ω последовательно с конденсатором .0047 мкФ, установленным поперек каждой дифференциальной пары.
