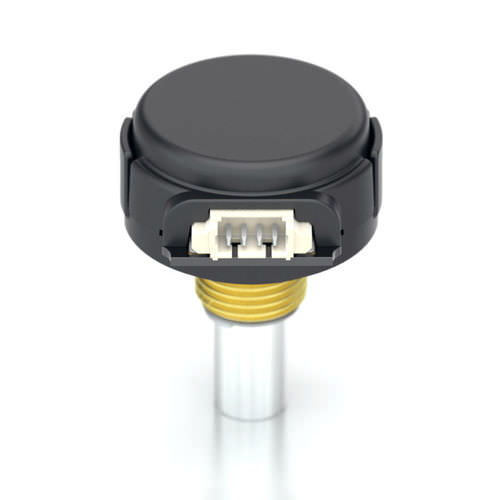

Инкрементальный датчик угла поворота S4Tоптическийпотенциометрическийсо сплошным валом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- инкрементальный
- Технология
- оптический, потенциометрический
- Механическая характеристика
- со сплошным валом, бесконтактный
- Выходной сигнал
- с цифровым выходом
- Напряжение питания
- 5 Vcc
- Другие характеристики
- миниатюрный, 2 канала
- Разрешение инкрементального энкодера (импульсы/оборот)
МАКС.: 4 000 unit
МИН.: 400 unit
- Скорость вращения
МАКС.: 15 000 rpm
(94 248 rad.min-1)МИН.: 100 rpm
(628 rad.min-1)- Температура процесса
МАКС.: 100 °C
(212 °F)МИН.: -20 °C
(-4 °F)
Описание
Небольшой размер
Низкая стоимость
Защелкивающийся поляризованный разъем с высокой степенью фиксации
2-канальные квадратурные TTL выходы квадратных волн
Описание продукта
Ограничение опасных веществ
Миниатюрный оптический энкодер вала S4T представляет собой бесконтактный поворотно-цифровой преобразователь. Энкодер S4T содержит светодиодный источник света, монолитный фотодетектор и майларовый диск. Энкодер S4T поставляется с втулкой вала или шарикоподшипником для систем управления движением или с крутящим моментом на валу, который по ощущениям напоминает потенциометр, для ручных интерфейсов на передней панели. Энкодер преобразует угол, скорость и направление вращения вала в реальном времени в TTL-совместимые квадратурные выходы без индекса. Он работает от одного .
В S4T используется 4-проводниковый защелкивающийся поляризованный разъем с шагом 1,25 мм с высокой степенью фиксации. Сопрягаемые кабели и разъемы (см. веб-страницу "Кабели/разъемы") в комплект не входят и приобретаются отдельно.
---
