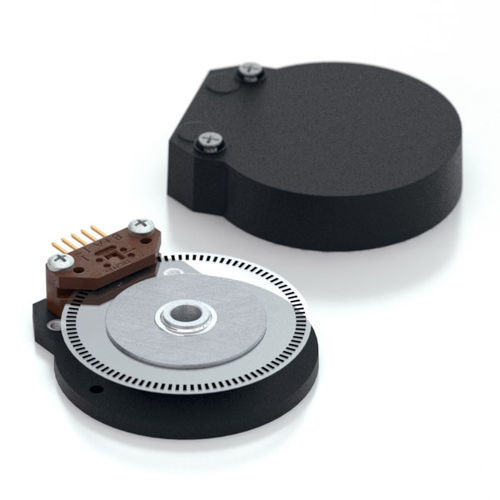

Инкрементальный датчик угла поворота E3

оптическиймеханическийцифровой

Быстрый, простой монтаж и демонтаж Прочный корпус с винтовым соединением Допускает осевой люфт вала .010 дюймов Малый размер 2-х канальные квадратурные TTL выходы квадратных волн Дополнительный индекс (3-й канал) Описание продукта E3 - это поворотный энкодер высокого разрешения с прочным корпусом из стеклонаполненного полимера, в котором используется 5-контактный фиксирующий или стандартный разъем. Этот оптический инкрементальный энкодер разработан для легкого монтажа на существующий вал и демонтажа с него для предоставления цифровой информации обратной связи. Внутренние компоненты состоят из майларового диска, закрепленного на прецизионно обработанной алюминиевой ступице, и модуля энкодера. Втулка доступна для диаметров до 1 дюйма. Модуль содержит высококоллимированный твердотельный источник света и монолитный датчик с фазированной решеткой, которые вместе создают систему, чрезвычайно устойчивую к механическим смещениям. Модуль E3 обычно предназначен для применения на расстоянии 10 футов или менее. При большей длине кабеля рекомендуется добавить дифференциальный линейный драйвер PC4 / PC5. Крепление основания к поверхности может быть выполнено с помощью одного из нескольких вариантов окружности болтов. Позиционирование основания относительно центральной линии вала обеспечивается с помощью центрирующего инструмента. Крышка надежно крепится к основанию двумя винтами с плоской головкой 4-40, обеспечивая упругую защиту внутренних компонентов. Подключение к изделию E3 осуществляется через 5-контактный блокировочный или стандартный разъем. Сопрягаемые разъемы поставляются компанией US Digital с несколькими вариантами и длинами кабелей.
