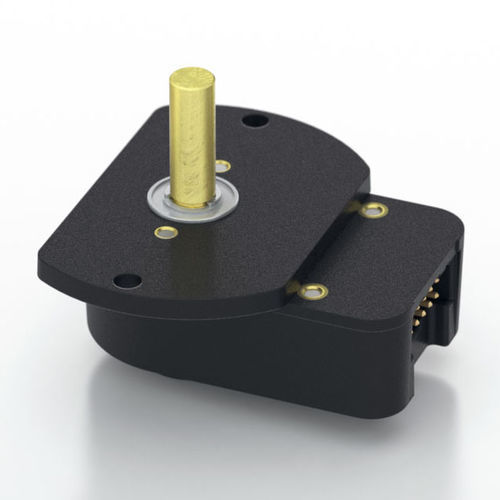

Инкрементальный датчик угла поворота H5

оптическийцифровойLine Driver

Дополнительные дорожки с шарикоподшипниками 2-канальные квадратурные, TTL квадратно-волновые выходы опция индекса 3-го канала доступна в некоторых разрешениях Широкая рабочая температура Описание продукта Оптический энкодер вала с шарикоподшипником серии H5 имеет литой корпус из поликарбоната и использует 5-контактный или 10-контактный разъем с защелкой. Этот бесконтактный поворотно-цифровой преобразователь предназначен для получения цифровой информации обратной связи. H5 полностью собран, имеет латунный вал, два шарикоподшипника диаметром 1/4 дюйма и 1/2 дюйма. Наружный диаметр - два сверхпрочных шарикоподшипника и монтажная плата. Монтажная плата имеет 2 монтажных отверстия для винтов размера #4. Надежное соединение с энкодером серии H5 осуществляется через 5-контактный (односторонние версии) или 10-контактный (дифференциальные версии) разъем с фиксацией (продается отдельно). Ответные разъемы поставляются компанией US Digital с несколькими вариантами и длинами кабелей. Внутренний драйвер дифференциальной линии (26C31) может выдавать и потреблять ток 20 мА на уровне TTL для дифференциальных версий. Рекомендуемый приемник - стандартный для отрасли 26C32. Максимальная помехоустойчивость достигается, если дифференциальный приемник оконечен резистором 150 Ом последовательно с конденсатором .0047 мкФ, установленным поперек каждой дифференциальной пары. Конденсатор экономит энергию; в противном случае потребление энергии увеличилось бы примерно на 20 мА на пару или на 60 мА для трех пар.
